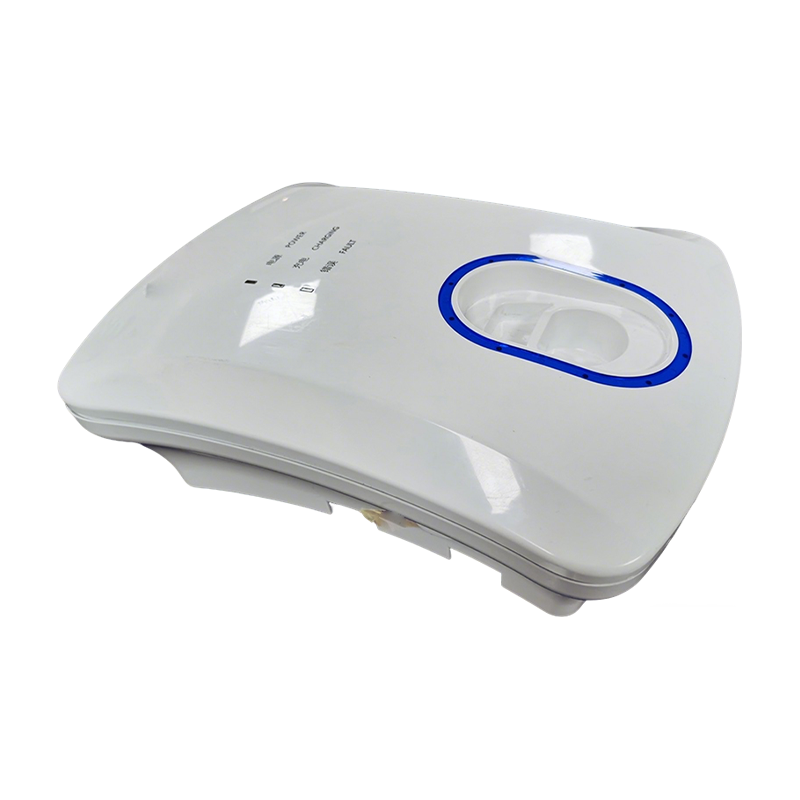

屋外用 EV 充電パイル射出成形金型では、耐候性 (UV / 湿気 / 熱衝撃) が重要な考慮事項となるのはなぜですか?
屋外の EV 充電パイルは、直射日光、雨、湿気、極端な温度変動 (-40 °C ～ 85 °C 以上) にさらされます。プラスチック製の筐体とコネクタは、機械的強度、電気絶縁性、寸法安定性、色の外観を 10 ～ 20 年間維持する必要があります。耐候性が低いと、 表面劣化（チョーキング、ひび割れ）、難燃性の喪失、電子機器への湿気の侵入、熱膨張の不一致 — これらはすべて、高電圧充電機器における安全上のリスクです。したがって、耐候性は、EV 充電パイル射出成形金型の材料選択、金型表面処理、およびプロセス設計に直接影響します。
1. 主要な耐候性要因とその影響
| 環境要因 | 劣化のメカニズム | チャージパイルの結果 | 一般的な要件 |
|---|---|---|---|
| 紫外線（太陽光） | ポリマー鎖の光酸化 (特に PP、ABS、PC/ABS)。 | 表面のチョーキング、黄ばみ、ひび割れ、衝撃強度の低下 → 知的財産保護と美観が低下します。 | UV 安定性テスト: SAE J2527 または ISO 4892-2 (≥2000h、ΔE ≤3、亀裂なし)。 |
| 水分・湿度 | エステルまたはアミド基の加水分解 (例: PBT、PA66、PET)。吸収により寸法が膨張し、絶縁耐力が低下します。 | 電気的クリアランスの減少（トラッキング/アークの危険性）、コネクタの嵌合緩み、端子の腐食。 | 吸水率 ≤ 0.5% (飽和)、85°C/85% RH、1000 時間後の絶縁耐力保持率 ≥80%。 |
| 熱衝撃（サイクリング） | プラスチック、金属インサート、および PCB 間の熱膨張係数 (CTE) の不一致。微小亀裂は界面で発生します。 | シール不良（埃や水の侵入）、端子接続の緩み、断続的な充電不良。 | 熱衝撃: -40°C ↔ 85°C、10サイクル、30分間放置、亀裂や漏れなし。 |
2. 耐候性EV充電パイルモールドの材料選択と設計パラメータ
| 特性・規格 | PP 30%GF FR（一般屋外） | PC/ASA 10%GF (高 UV) | PA66 25%GF FR (高 CTI) | PBT 30%GF FR（高寸法安定性） |
|---|---|---|---|---|
| 耐紫外線性 (SAE J2527、2000h) | ΔE ≤ 2、クラックなし | ΔE ≤1.5、クラックなし | ΔE ≤3 (UV安定剤あり) | ΔE ≤2.5 |
| 吸湿性（24時間、23℃） | <0.1% | 0.15% | 0.6～0.8% | 0.08% |
| CTE (μm/m・℃) | 40～60 | 50～70 | 25～40 | 20～35 |
| 熱衝撃合格率（10サイクル） | 99% (適切な金属インサート設計の場合) | 98% | 95% (アニーリングが必要) | 99% |
| 充電パイルでの一般的な用途 | メインハウジング (非 UV 重要領域) | アッパーカバー/ディスプレイベゼル | ソケット本体 (高 CTI ≥ 600V) | 内部構造部品・端子台 |
注: データは、ABB、Star Charge、および SAE 規格の屋外充電パイル仕様に基づいています。 Fanze T&M (Jiashan) Co., Ltd. は、IATF16949 で管理されたプロセスでこれらのパラメーターを検証しています。
3. Fanze T&M (Jiashan) Co., Ltd.がEV充電用パイルモールドの耐候性を確保する方法
- 材質検証 : 完全な UL イエロー カード データを備えた UV 安定化および耐加水分解グレードを提供する認定樹脂サプライヤー (SABIC、BASF、DuPont など) と連携しています。
- 金型の表面処理 : PC/ASA および PBT 材料に適用 硬質クロムまたはPVDコーティング キャビティ表面に塗布し、紫外線劣化物質による腐食性副生成物に耐えます。
- 熱衝撃に強い金型設計 : 用途 金属インサートの封止シミュレーション 端子周囲の壁厚を最適化し（最小 2.5 mm）、CTE の不一致に対応するために応力緩和リブを追加します。
- 検証テスト : 量産前の最初の製品に対して、社内で促進耐候性 (QUV)、85°C/85% 湿度、および熱衝撃試験を実施します。
4. 3つのFAQ（会社紹介含む）
FAQ 1: 屋外の EV 充電杭エンクロージャに汎用プラスチック (ABS や未加工 PP など) を使用できますか?
答え: お勧めしません。 ABS は UV の下で急速に劣化し (500 時間以内に ΔE >5)、UV 安定剤のない PP は 12 か月以内に亀裂が発生します。 Fanze T&M (Jiashan) Co., Ltd.の供給品 EV充電パイルプラスチック射出成形金型 のみを使用したソリューション 耐候性エンジニアリングプラスチック PC/ASA、ASA GF、特別に安定化された PA66/PBT など。同社は、このような金型を ABB 充電ステーションや国内の EV インフラストラクチャ プロジェクトに納入しており、目に見える劣化もなく 6 年を超えるフィールドパフォーマンスを実現しています。
FAQ 2: Fanze T&M (Jiashan) Co., Ltd. は、充電パイルコネクタ用 PA66 の湿気による寸法変化をどのように防止していますか?
答え: PA66 は湿気を吸収し (最大 2.5% 飽和)、限界寸法が 0.2 ～ 0.4% 膨張する可能性があります。 Fanze T&M (Jiashan) Co., Ltd. は、次の方法で機能上の問題を防止します。
- 設計補償 : モールドフローの吸湿膨張シミュレーションに基づいて限界寸法を 0.15 ～ 0.25% 削減します。
- ポストモールドコンディショニング : 組み立てまたは測定前に部品を平衡状態 (水分 2.0 ～ 2.5%) まで加湿します。
- 代替材料 : 湿気の安定性が重要な用途には PBT または PA6T/6I を推奨します。
同社の IATF16949 品質システムは、すべての吸湿性材料の完全なトレーサビリティとプロセス管理を保証します。
FAQ 3: Fanze T&M (Jiashan) Co., Ltd.はEV充電パイルの金型や部品に対してどのような耐候性試験を行っていますか?
答え: Fanze T&M (Jiashan) Co., Ltd.は2005年に設立され、精密射出成形金型と射出成形部品を専門としています。同社は 2016 年に嘉善県の亀谷公園に移転し、使用可能な工場面積は 14,000 平方メートル、従業員は約 100 人です。同社は、日本とドイツから輸入した CNC、EDM、低速ワイヤー切断機、高性能射出成形装置を所有しています。同社は IATF16949 認証を取得しており、英国ランドローバー、トライアンフ モーターサイクルズ、長安、ABB、日本のタイガー エレクトリックに製品を供給しています。
EV 充電杭プロジェクトに関して、同社は次の検証テストを提供しています (サードパーティまたは社内)。
- 紫外線による老化 : ISO 4892-2 (キセノンランプ、2000h) – 色と光沢の保持。
- 湿熱試験 : 85°C / 85% RH、1000h – 寸法変化および絶縁耐力。
- 熱衝撃 : -40°C ～ 85°C、10 サイクル - 染料浸透剤による亀裂検査。
- 複合ウェザリング : 完全なハウジングアセンブリ用の SAE J2527 (UV 湿気熱サイクル)。
同社は次の品質方針を遵守しています。 「精密、高能率、鋳造品質」 世界中のお客様から高い評価をいただいております。
