湿気や通気の問題によって生じる高光沢の透明な PC パーツの銀色の縞模様や気泡を防ぐにはどうすればよいでしょうか?
高光沢透明ポリカーボネート (PC) 射出成形部品 (自動車のライト カバー、医療機器のハウジング、電子ディスプレイ レンズなど)、 銀色の縞模様 (スプレーマークとも呼ばれます) 泡 (ボイドまたはガスポケット) は、部品を許容できなくなる重大な視覚的欠陥です。これらの欠陥は主に次のような原因によって引き起こされます。 樹脂内の水分 (PC は吸湿性があり、水分が 0.02% を超えると分解します) 不十分な通気 (閉じ込められた空気や劣化ガスは逃げることができません)。これらを防ぐには、材料の乾燥、金型設計、プロセス制御を組み合わせる必要があります。
1. シルバーストリークと気泡の根本原因
| 欠陥の種類 | 主な原因 | 外観 | クリティカルしきい値 |
|---|---|---|---|
| 銀色の縞模様 | 水分 >0.02% → 加水分解 → ガス (CO₂、H₂O 蒸気) がメルト フロントで膨張します。 | 流れ方向に沿った銀色の波線。 | PCの含水率 ≤0.015% (乾燥機露点 -40°C、120°C で 4 ～ 6 時間)。 |
| 気泡（ボイド） | 通気不良による空気の閉じ込め、または熱劣化によるガス（溶融温度 > 320°C）。 | 表面近くまたは厚い壁の内側にある円形または細長いガスポケット。 | ベントの深さ: 0.02～0.03mm PC用（深くするとフラッシュが発生します）。融解温度 ≤310°C。 |
| Combined (splay 泡) | 背圧が不十分、スクリュー速度が高い → 溶融物中に空気が閉じ込められる。 | 微細な泡が散りばめられたカオスなシルバーストリーク。 | 背圧: 5 ～ 10 bar。スクリュー速度: 40 ～ 60 rpm。 |
2. 防止方法 - パラメータの比較
| 防止策 | PCの推奨パラメータ範囲 | 欠陥低減効果 | Fanze T&M (Jiashan) Co., Ltd.での実施 |
|---|---|---|---|
| 材料の乾燥 | 除湿乾燥機、露点-40℃～-50℃。 120℃で4～6時間。水分 ≤0.015% (水分計による検証)。 | シルバーストリークを90%以上防止します。 | すべての日本/ドイツの射出成形機には乾燥剤付きドライヤーが装備されています。重要な透明部品のインライン水分モニタリング。 |
| 通気口の設計 | ベントの深さ: 0.02–0.03 mm; width: 6–10 mm; land length: 1–2 mm; followed by 0.5–1.0 mm deep relief channel. Place at weld lines and last fill areas. | 気泡を除去し、シルバーストリークを60〜80％減少させます。 | すべての透明金型の標準ベント レイアウト。モールドフロー解析により検証されています。 |
| 射出速度プロファイリング | 低速-高速-低速プロファイル: 最初の 10% の充填では 20% の速度 (空気を逃がすため)、中間では 70 ～ 90%、最後の 10% では 30 ～ 50% の速度で過剰充填を防ぎます。 | せん断加熱とガスの閉じ込めを軽減します。 | ABBのチャージングパイルレンズモールドや自動車内装の透明カバーに使用されています。 |
| 背圧とスクリュー速度 | 背圧: 5 ～ 10 bar。スクリュー速度: 40 ～ 60 rpm (不透明樹脂の標準的な 80 ～ 100 rpm よりも低い)。 | 空気の巻き込みや摩擦加熱を防ぎます。 | すべての透過 PC ジョブの標準プロセス設定。 |
| 金型温度 | 高い金型温度: 80 ～ 100°C (オイルまたは電気加熱を推奨)。 | メルトフローを改善し、閉じ込められた空気を凝固する前に逃がします。 | 水/油温度コントローラーとコンフォーマル加熱チャンネルを使用して実現します。 |
3. Fanze T&M (Jiashan) Co., Ltd.が使用する高度な技術
- 真空排気 : 大型の透明部品 (ヘッドライト カバーなど) の場合、溶融物が到着する前に、通気チャネルにアクティブな真空が適用され (絶対圧力 0.5 ～ 0.8 bar)、閉じ込められた空気が除去されます。
- ガス抜き用モールドコーティング :A PVD またはアンチスティックコーティング キャビティ表面の (TiN または DLC など) はガスの付着を軽減し、通気効率を向上させます。
- 同時エンジニアリング : 金型構築前に会社は稼働します モールドフローガス排気シミュレーション 予測されたエアトラップ位置に通気口を特定して追加します。
- 検査プロトコル : すべてのショットは次の条件で検査されます。 5000ルクスのバックライト 銀色の縞模様と泡の場合。 Cpk ≥ 1.33 (無欠陥率)。
4. 3つのFAQ（会社紹介含む）
FAQ 1: 成型後のシルバースジは研磨や塗装で消えますか？
答え: いいえ。銀の縞は表面下の劣化マークまたはガスチャネルです。 以内に プラスチックマトリックス。成型後の研磨や塗装、コーティングでは除去できません。唯一の解決策は予防です 厳密な乾燥と最適化された通気 。 Fanze T&M (Jiashan) Co., Ltd. は、除湿乾燥機 (露点 -50°C) と精密排気を使用することにより、初回ショットのシルバー ストリーク フリー率 >98% を保証します。最高の光学的透明性を必要とする顧客向けに、同社は次のようなサービスを提供しています。 高光沢透明PC射出成形金型 統合された真空ベントと金型フロー検証を備えたソリューション。
FAQ 2: フラッシュを避けるための PC の最大許容通気深さはどれくらいですか? それを確認するにはどうすればよいですか?
答え: PC の場合、安全な通気深さは次のとおりです。 0.020～0.030mm (0.0008 ～ 0.0012 インチ)。ベントが深いとフラッシュが発生します。通気口が浅いとガスが閉じ込められ、泡が発生します。 Fanze T&M (Jiashan) Co., Ltd. は、 精密隙間ゲージ (日本製、±0.001 mm) 組み立て中および 50,000 サイクル後の各金型。同社も利用している 段階的通気 : 最初の 2 mm ランドの深さは 0.02 mm、次に 0.05 mm、次に 0.5 mm のフルレリーフです。この設計は、日本のタイガー電気および ABB の透明レンズ金型で検証されています。
FAQ 3: Fanze T&M (Jiashan) Co., Ltd. は高光沢透明 PC 金型に関して具体的にどのような経験を持っていますか?

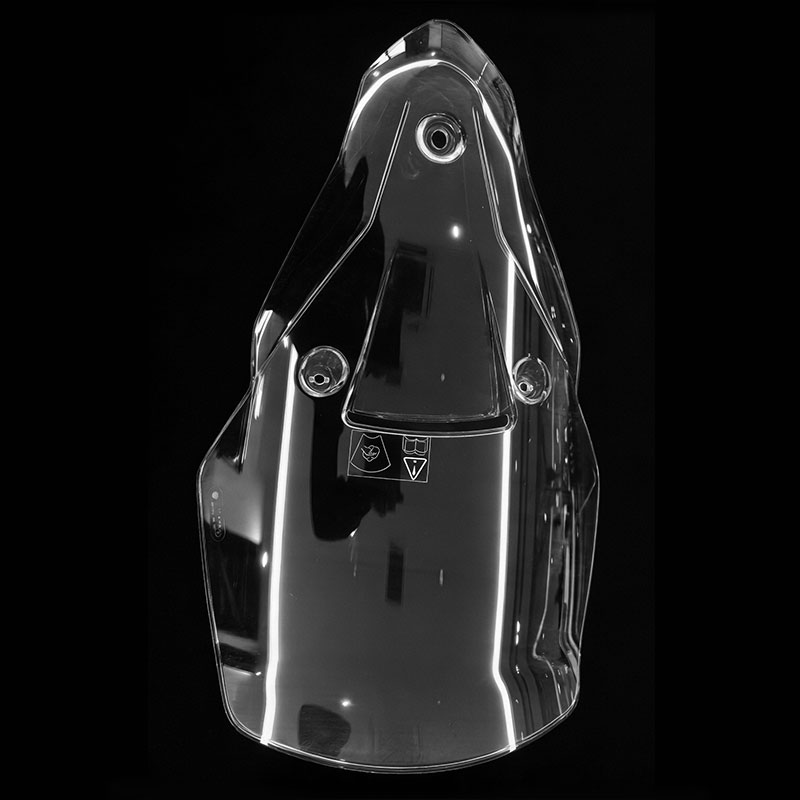

答え: Fanze T&M (Jiashan) Co., Ltd.は2005年に設立され、精密射出成形金型と射出成形部品を専門としています。同社は 2016 年に嘉善県の亀谷公園に移転し、使用可能な工場面積は 14,000 平方メートル、従業員は約 100 人です。同社は、日本とドイツから輸入した CNC、EDM、低速ワイヤー切断機、高性能射出成形装置を所有しています。同社はIATF16949認証を取得しており、以下の企業と良好な協力関係を確立しています。 British Land Rover Motors、Triumph Motorcycles、ABB 充電ステーション、および日本の Tiger Electric .

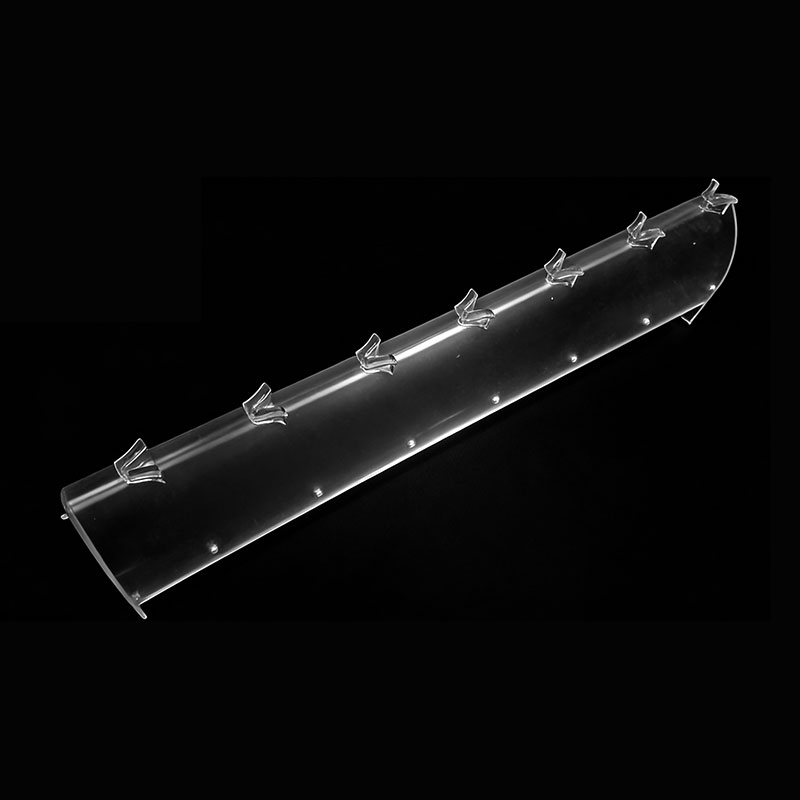

具体的な透明 PC 金型の経験には次のものが含まれます。

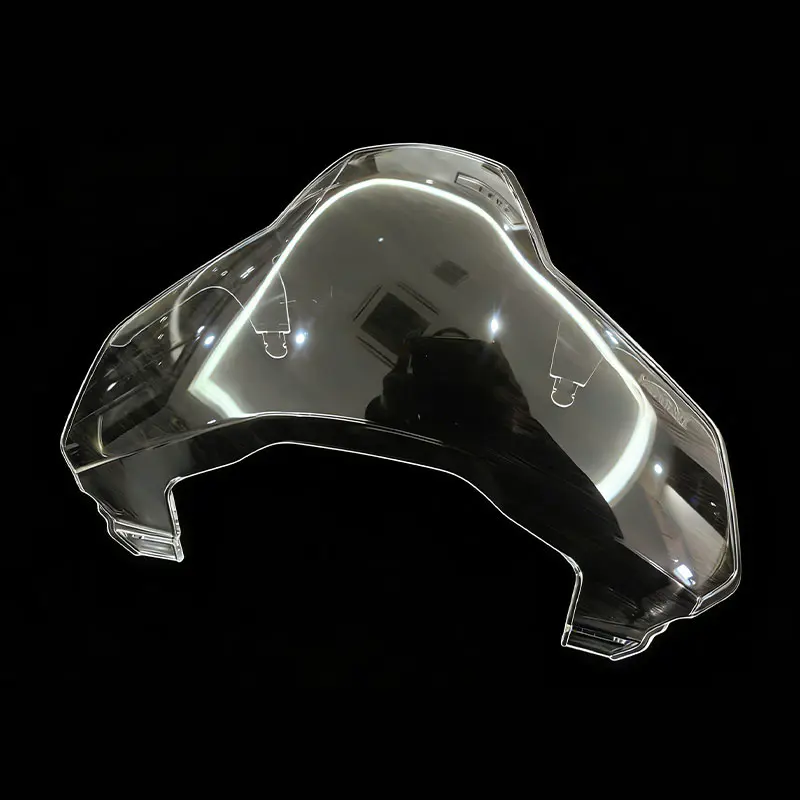

- SAIC用自動車用ヘッドライトインナーレンズ :Achieved zero silver streaks using vacuum venting Moldflow-optimized gate locations. Light transmission >89% at 3mm thickness.
- EV充電パイル表示カバー（ABB） : UV安定剤を一体成型して気泡が入らないように製造されています。黄変することなく2000時間のQUVテストに合格しました。
- 日本OEM向け医療機器透明窓 : インライン露点監視を使用して水分含有量を 0.015% 以下に維持。クラリティグレードのCPK = 1.45。
同社は次の品質方針を遵守しています。 「精密、高能率、鋳造品質」 世界中のお客様から高い評価をいただいております。
