オートバイのフェアリング射出成形金型の衝撃強度と美観にとってウェルド ラインの位置が重要なのはなぜですか?
オートバイのフェアリング (フロント カウル、サイド カバー、テール セクションなど) では、キャビティの充填中に 2 つの溶融フロントが接触するときにウェルド ラインが形成されます。隠された部品とは異なり、フェアリングは完全に露出しており、多くの場合、高光沢または金属仕上げで塗装されています。ウェルド ラインの位置決めが不十分であると、次のような問題が発生します。 目に見える表面の跡 （かすかな光の下では拒否可能）および 局所的な弱いゾーン 衝撃や振動により割れる可能性があります。したがって、ウェルド ラインの位置を制御することは、美的要件だけでなく、ライダーと内部コンポーネントを保護する部品の安全関連の機械的要件でもあります。
1. 衝撃強度とウェルドラインの位置
| ウェルドラインの位置 | 一般的な衝撃強度の保持率* | 衝撃時の故障モード（石の欠けや落下など） | リスクレベル |
|---|---|---|---|
| 平らな非構造エリア上 | 母材の50～70% | 表面に亀裂が見られますが、一部は無傷のままである可能性があります | 低から中程度 |
| 取付ボス付近、リブ交差部、エッジ付近 | 母材の 30 ～ 50% | ボスに亀裂が進展→ファスナー脱落→フェアリング脱落 | 高 |
| 急な曲面や通気孔に沿って | <30% 基材の | 特に低温 (-20°C) での ABS または PC/ABS での突然の脆性破壊 | クリティカル |
* ABS または PC/ABS (典型的なフェアリング材料) の溶接ラインと非溶接領域での保持値。計器付き落下ダート衝撃によって測定 (ASTM D3763)。
2. オートバイのフェアリングのウェルド ラインの美的許容基準
| 仕上げタイプ | 許容されるウェルド ラインの可視性 | 検査方法 | 典型的な顧客要件 (例: トライアンフ、ハーレー、日本の OEM) |
|---|---|---|---|
| 高-gloss painted (base coat clear coat) | 見えない あらゆる角度や光源の下でも | Grazer ライト検査 (500 ～ 1000 ルクス、45° 回転) | ゼロ公差 → ウェルド ラインを隠れたサーフェスに再配置するか、バルブ ゲートによって除去する必要があります。 |
| マット仕上げまたはテクスチャード仕上げ (例: TPE オーバーモールド) | わずかに見える（触覚なし、幅 ≤0.1mm） | 500mmの距離で肉眼で見える | サイドカバー下部またはシート下の領域にのみ許可されます。 |
| カーボンファイバー調・フィルムインサート成形 | 絶対に見えない（パターンの連続性が途切れる） | 2 倍の倍率で視覚的に観察 | ウェルド ラインはパターン ブレークまたはデザイン ライン上になければなりません。 |
3. Fanze T&M (Jiashan) Co., Ltd.によるオートバイフェアリング金型のウェルドライン位置の制御方法
- モールドフローシミュレーション : Autodesk Moldflow または Moldex3D を使用して、設計段階でウェルド ラインの位置を予測します。ウェルド ラインは、目に見えない領域 (グリル フィーチャの後ろ、パーティング ラインに沿って、または装飾ステッカーの下など) に意図的に移動されます。
- ゲートの位置と数の最適化 : 複雑なフェアリング (複数の開口部があるフロント カウルなど) の場合、 4 ～ 6 バルブ ゲート 順次開口してクラス A 表面のウェルド ラインを完全に除去します。
- 局所的な通気と溶融温度制御 : 重要なウェルド ライン ゾーンの金型温度 (10 ～ 20°C) とベント深さ (0.03 ～ 0.05 mm) を増加させて、分子の拡散を改善し、視覚的な目立つ部分を減らします。
- 注入プロファイリング : 遅い - 速い - 遅い速度プロファイルを適用して、ウェルド ラインをより厚く目立たない部分に押し込みながら、保持率 70% 以上の衝撃強度を維持します。
これらの技術は、次の製品の金型で検証されています。 トライアンフのオートバイ （英国）および国内のオートバイ OEM に適合し、衝撃強度と表面外観の両方で Cpk ≥ 1.33 を実現。
4. よくある質問
FAQ 1: 大型で複雑なオートバイのフェアリングのウェルド ラインを完全になくすことはできますか?
答え: を使用すると完全な削除が可能です シーケンシャル バルブ ゲート ホット ランナー システム 金型設計には注意が必要ですが、金型コストが 25 ～ 40% 増加します。ほとんどのアプリケーションでは、Fanze T&M (Jiashan) Co., Ltd. が推奨します。 戦略的な再配置 ウェルド ラインを完全に除去するのではなく、隠れた領域または低応力領域に除去します。目に見える表面に絶対的なウェルド ラインを必要としない顧客向けに、同社は次のサービスを提供します。 オートバイのフェアリングの車体プラスチック射出成形金型 トライアンフのハイエンドフェアリングプロジェクトで成功を収めた、6バルブシーケンシャルゲートを備えたソリューション。
FAQ 2: ウェルド ラインの位置は衝撃強度認証 (例: ヘルメットやオートバイのフェアリング規制の ECE 22.06) にどのように影響しますか?
答え: フェアリングはヘルメットほど安全性が重要ではありませんが、多くの OEM はメーカーの基準に従った衝撃試験 (例: 5kg の質量を 500mm から落下させる) を要求しています。ウェルド ラインの位置が不適切であると、衝撃強度が低下する可能性があります。 50%以上 、テストの失敗につながります。 Fanze T&M (Jiashan) Co., Ltd. は、IATF16949 の手順に従って、モールド フロー レポートにウェルド ラインの位置を文書化し、実際のウェルド ライン ゾーンから切り出した成形サンプルに対する計装ダーツ衝撃を使用して衝撃強度を検証しています。すべてのウェルド ラインは、母材の衝撃エネルギーの 70% 以上を保持する必要があります。
FAQ 3: Fanze T&M (Jiashan) Co., Ltd. は、重要なウェルド ライン要件を備えたオートバイのフェアリング金型に関して、具体的にどのような経験を持っていますか?
答え: Fanze T&M (Jiashan) Co., Ltd.は2005年に設立され、精密射出成形金型と射出成形部品を専門としています。同社は 2016 年に嘉善県の亀谷公園に移転し、使用可能な工場面積は 14,000 平方メートル、従業員は約 100 人です。同社は、日本とドイツから輸入した CNC、EDM、低速ワイヤー切断機、高性能射出成形装置を所有しています。同社はIATF16949認証を取得しており、以下の企業と良好な協力関係を確立しています。 英国トライアンフモーターサイクル 、国内の上海汽車、長安、日本のタイガー電気。

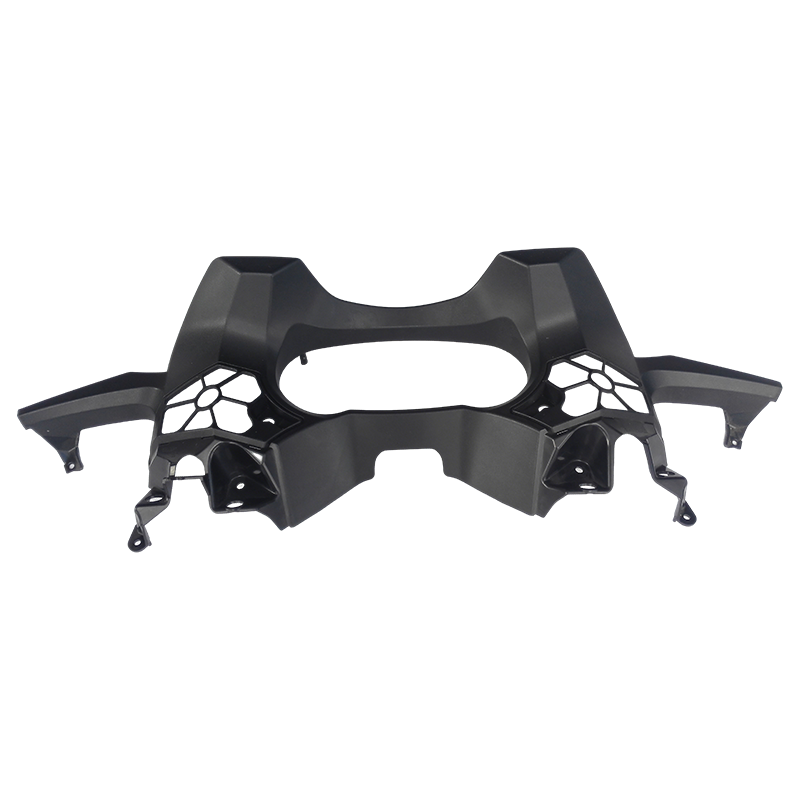

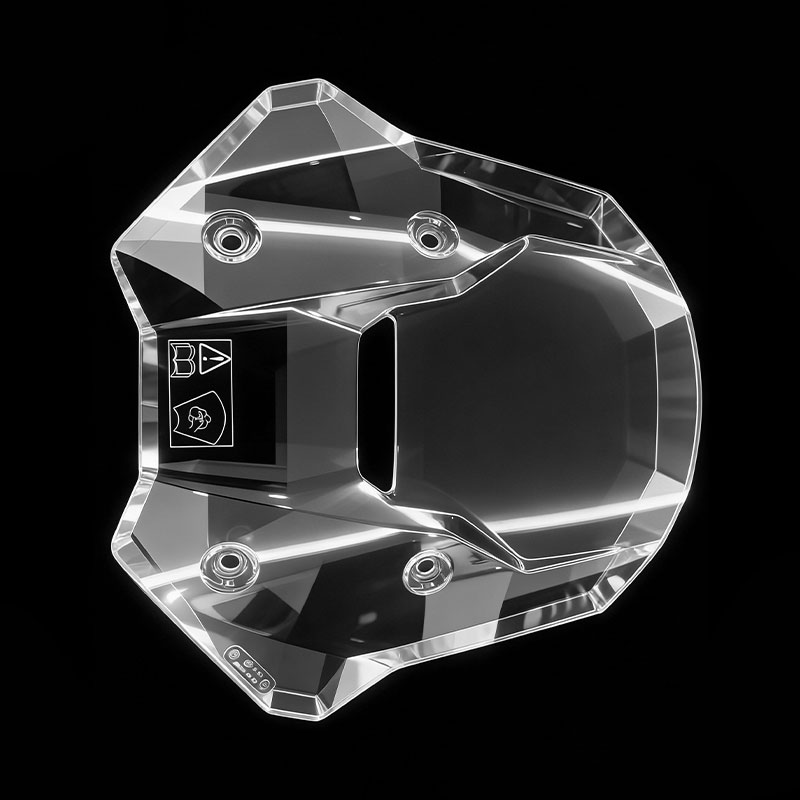

オートバイのフェアリングに関する具体的な経験には次のものが含まれます。

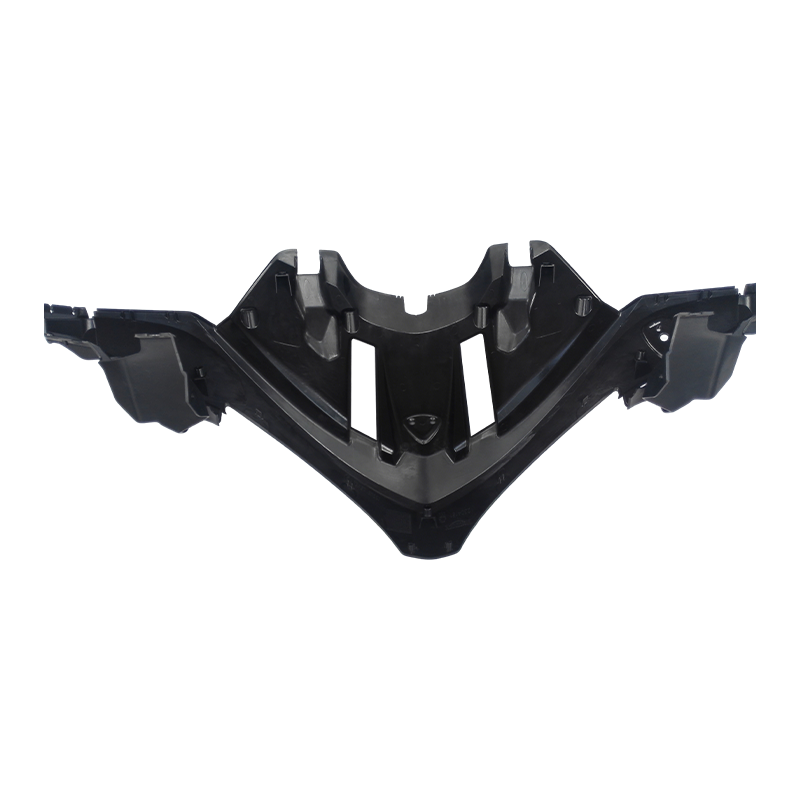

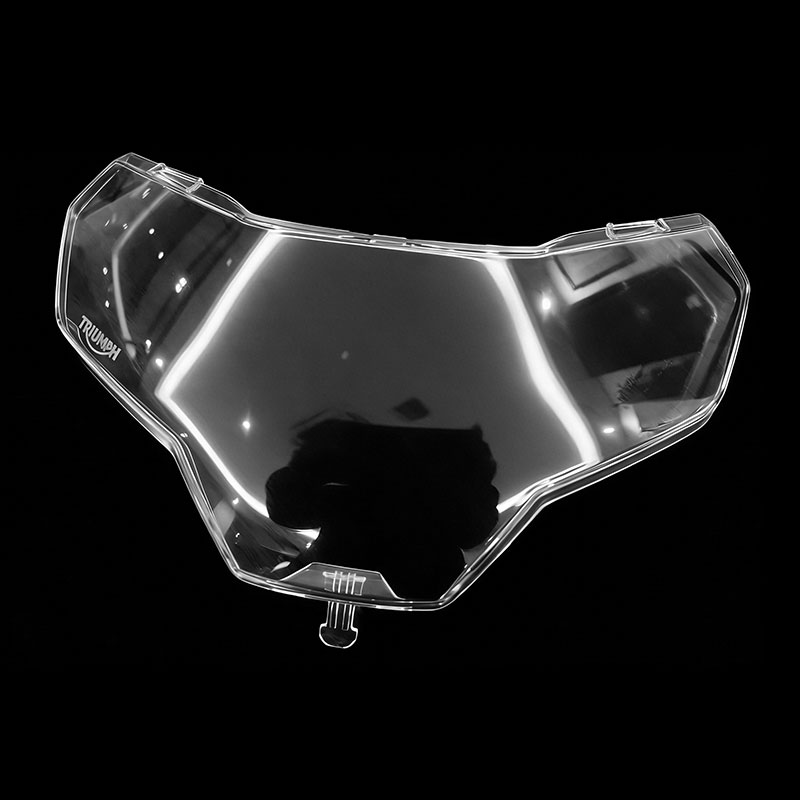

- トライアンフ ストリートトリプル用フロントカウルモールド : 6 つのバルブ ゲートを使用してモールドフローの位置を変更し、高光沢の塗装面で目に見えるウェルド ラインをゼロにしました。
- 国産400ccスポーツバイク用サイドカバー金型 : ウェルド ラインが吸気グリルの後ろに隠れることに成功し、衝撃強度保持率は 78% (以前のサプライヤー設計では 45%) と測定されました。
- LEDハウジング一体型テールセクションモールド : 光透過領域との干渉を避けるために自然なエッジに沿って配置されたウェルドライン。
同社は次の品質方針を遵守しています。 「精密、高能率、鋳造品質」 世界中のお客様から高い評価をいただいております。
ジェッティングやフローマークを避けるために、クラス A 表面のオートバイの車体金型でゲート位置を選択する際の重要な考慮事項は何ですか?

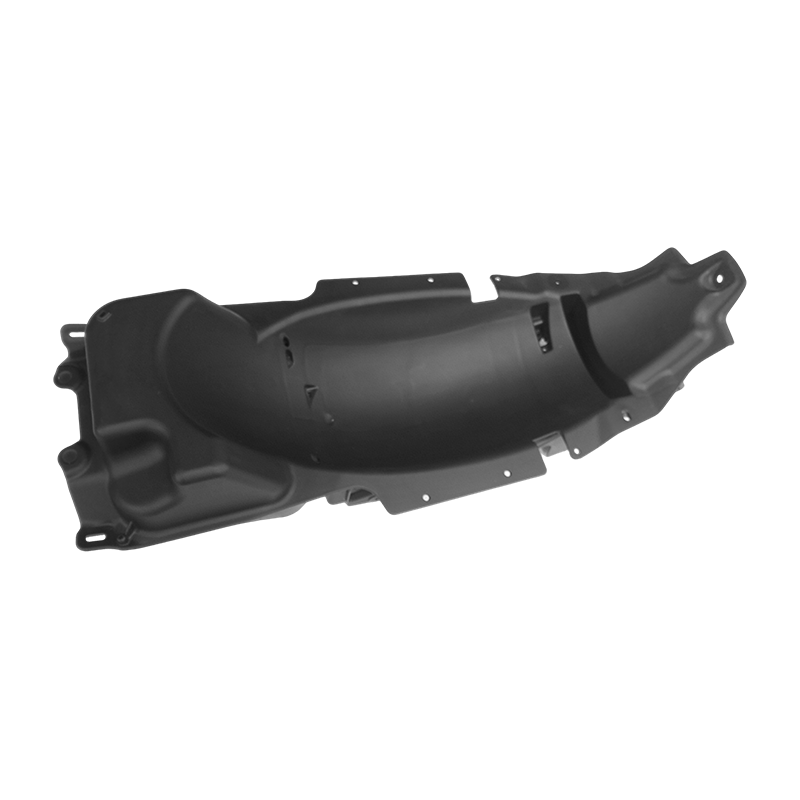

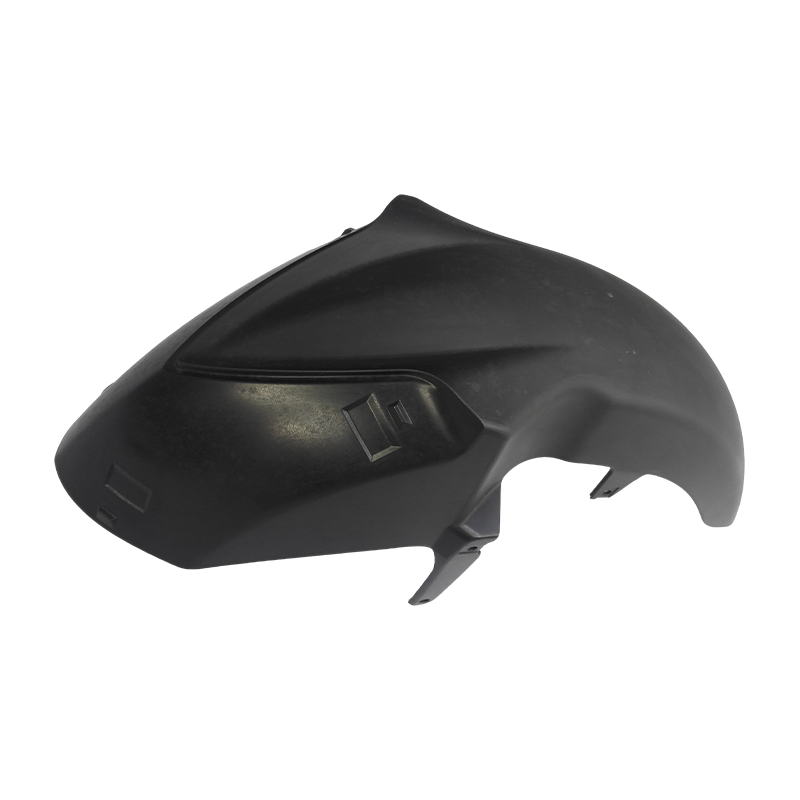

クラス A 表面のオートバイの車体部品 (フロントフェアリング、サイドパネル、テールカウルなど)、 噴射 (厚いキャビティに入る高速溶融物による蛇のような流れ跡) および フローマーク (目に見える波紋やためらい) は許容できない欠陥です。ゲートの位置は、金属を切断する前にこれらの欠陥を除去するための最も影響力のある設計パラメータです。ゲートの選択が不適切だと、特にトライアンフ、ホンダ、ドゥカティなどのブランドが要求する高光沢塗装仕上げの場合、金型の再加工や目に見える部品の拒否につながり、コストがかかります。
1. ゲート位置の選択に関する重要な考慮事項
| 考察 | ジェッティングとフローマークを回避するための設計戦略 | 代表的なパラメータ/利点 | Fanze T&M (Jiashan) Co., Ltd.への応募 |
|---|---|---|---|
| ジェッティング防止（初期溶湯侵入） | ゲートを垂直または接線方向に配置します。 リブ、ボス、またはより厚い壁のセクション (≧2.5mm) なので、メルトが入った直後に障害物に当たります。 | 初速度が 40 ～ 60% 減少します。蛇の流れを排除します。 | Triumph フロント カウル金型に使用 - ゲートが装飾的な溝の後ろに位置し、10,000 ショットにわたって噴射欠陥がゼロになりました。 |
| 流長均一性 | センター ゲート (単一) または複数のゲート バランスの取れたランナー すべてのフロー フロントが同時にエッジに到達するようにします。 | ためらいマークやフリーズオフを防ぎます。フローマークの視認性が 70% 以上減少します。 | 国産400ccスポーツバイクの大型サイドパネルに採用 - 2ゲート、バランスの取れたHランナーを採用。 |
| 薄い壁までの距離 | 少なくともゲートを配置します 10～15mm離れたところ 急激な厚さの減少(例: 2.0mm から 1.2mm)。 | 流れの躊躇や下流側の流れ跡を回避します。 | Fanze T&M (Jiashan) Co., Ltd. のすべてのクラス A 金型の標準設計ルール。 |
| ゲートタイプの選択 | 使用する ファンゲートまたはタブゲート 広い平らなエリアの場合。 海底（トンネル）ゲート 隠れたエリアの場合。 バルブゲート 多点連続充填用。 | ファン ゲートはピン ゲートと比較してメルト フロント速度を 3 ～ 5 倍低減します。バルブ ゲートによりウェルド ラインが除去されます。 | リアテールカウル（ABS）にファンゲートを施し、ロゴ刻印付近のフローマークを防止します。 |
| モールドフローシミュレーション validation | ツールの前にシミュレーションを実行して噴射速度を予測します ( 150 mm/s 未満を推奨 ) およびフローマークインデックス ( FMI < 0.8 ）。 | 3 ～ 5 回の反復でゲート位置を最適化します。試射を50%削減します。 | すべての新しいオートバイの車体金型に対する標準 IATF16949 手順。 |
2. パラメータの比較: ゲート タイプとクラス A 表面の欠陥防止
| ゲートタイプ | オートバイの車体への代表的な用途 | ジェッティングのリスク | フローマーク制御 | 門跡の可視性 | 塗装面に適していますか? |
|---|---|---|---|---|---|
| ピンゲート(ダイレクト) | 小型カバー、ミラーハウジング | 高 (if not obstructed) | 中 | 表示可能 (ポストトリムが必要) | いいえ（隠れた顔を除く） |
| ファンゲート | サイドカウル、リアカウルトップ | 低い（メルトスプレッド） | 素晴らしい | 低い（薄い広い目撃者） | はい (目に見えない端に) |
| タブゲート | 細長いパネル（ベリーパン） | 低い | 良い | 中 (tab removed) | はい（カットと研磨） |
| 潜水艦（トンネル） | リブ付きの隠れたエリア | 中 (depends on rib design) | 良い | なし (自動ディゲート) | はい – ゲートが非 A 側にある場合 |
| シーケンシャルバルブゲート | 大型複合フェアリング（フロントカウル） | 非常に低い (制御された開口部) | 素晴らしい (no flow marks) | 極小（リングマーク） | はい (プレミアム ソリューション) |
3. Fanze T&M (Jiashan) Co., Ltd. によるゲート位置の最適化の実装方法
- 複数反復のモールドフロー解析 : すべてのクラス A オートバイの車体金型には、少なくとも 3 回のシミュレーション反復が行われます。会社が使用しているのは、 噴射 velocity (<150 mm/s) および せん断速度 (<40,000 1/s) を鋼材切断用の金型設計をリリースする前の主要な合格基準として設定します。
- 物理的障害物の設計 : 噴射のリスクが避けられない場合、設計者は 一時的なリブまたはピン ゲートの反対側でメルト ジェットを中断します。この特徴は、後で EDM または手動研磨によって除去されます。
- 門跡管理 : 塗装済みボディの場合、ゲートは常に上に配置されます。 B面（見えない面） または、組み立てられた 2 つの部品の将来のパーティング ラインに沿って (例: サイド フェアリングの下端)。
- 本番環境の検証 : 最初の 100 ショットが検査されます。 グレイザーライト（500～1000ルクス、45°回転） フローマーク、ジェッティング、ゲート監視用。欠陥があると、量産前にゲート修正が発生します。
4. 3つのFAQ（会社紹介含む）
FAQ 1: 大きなサイドフェアリング (例: 長さ 800mm) の単一ゲートでフロー マークを完全に回避できますか?
答え: 大型のオートバイの車体部品の場合、メルト フロントが冷えて遠端に到達する前に躊躇するため、単一のゲートでフロー マークを回避できることはほとんどありません。 Fanze T&M (Jiashan) Co., Ltd. は、次のいずれかを推奨します。 バランスのとれたランナーを備えた 2 つのファン ゲート または バルブゲート付きホットランナー 。最高の表面品質を必要とする顧客向けに、同社は次のようなサービスを提供しています。 オートバイのフェアリングの車体プラスチック射出成形金型 シーケンシャルバルブゲートを備えたソリューション。メルトフロントの進行を制御することでフローマークを排除します。トライアンフの800mmフロントカウルモールドへの適用に成功しました。
FAQ 2: 試行中にフロー マークが発生した場合、金型がすでに構築された後、ゲートの位置をどのように調整しますか?
答え: ビルド後のゲート変更は費用がかかりますが、可能です。 Fanze T&M (Jiashan) Co., Ltd. では、優先順に 3 つの修正方法を使用しています。
- 注入プロファイリング : 第 1 段階の射出速度を 30 ～ 50% 低減し、金型を改造せずにジェッティングを排除します。
- 金型温度の上昇 : 追加のヒーターを使用して、ゲート近くの局所的な金型温度を 10 ～ 20°C 上昇させます (ヒーター スロットを備えた設計の場合)。
- ゲート形状の変更 : ゲートをピンからファン タイプに機械加工するか (リード タイムが 2 ～ 3 日追加されます)、またはゲートの反対側に障害物を追加します。
このようなやり直しを避けるために、同社はツーリング前の正確な金型フロー シミュレーションに多額の投資を行っており、試作に関連した変更を業界平均と比較して 60% 以上削減しています。
FAQ 3: Fanze T&M (Jiashan) Co., Ltd. には、高光沢塗装面用の大型オートバイの車体金型に関する特別な経験がありますか?
答え: はい。 Fanze T&M (Jiashan) Co., Ltd.は2005年に設立され、精密射出成形金型と射出成形部品を専門としています。同社は 2016 年に嘉善県の亀谷公園に移転し、使用可能な工場面積は 14,000 平方メートル、従業員は約 100 人です。同社は、日本とドイツから輸入した CNC、EDM、低速ワイヤー切断機、高性能射出成形装置を所有しています。同社はIATF16949認証を取得しており、以下の企業と良好な協力関係を確立しています。 英国トライアンフモーターサイクル 、国内の上海汽車、長安、日本のタイガー電気。
オートバイの車体構造の具体例としては、次のようなものがあります。
- トライアンフ ストリートトリプル フロントカウル : 6 つの連続バルブ ゲート、クラス A 塗装面にジェッティング/フロー マークがありません (クリア コート付き 2K ペイント)。
- 国産600ccスポーツバイク用サイドフェアリング（ABS PC） : 吸気グリルの後ろにある 2 つのファン ゲート – フロー マークは完全に隠され、ウェルド ラインでの衝撃強度は >65 kJ/m²。
- 日本メーカー純正リアシートカウル（PBT ASA） : B 面にシングル サブマリン ゲート、最適化されたランナー バランスと金型温度 (85°C) によりフロー マークが除去されます。
同社は次の品質方針を遵守しています。 「精密、高能率、鋳造品質」 世界中のお客様から高い評価をいただいております。
