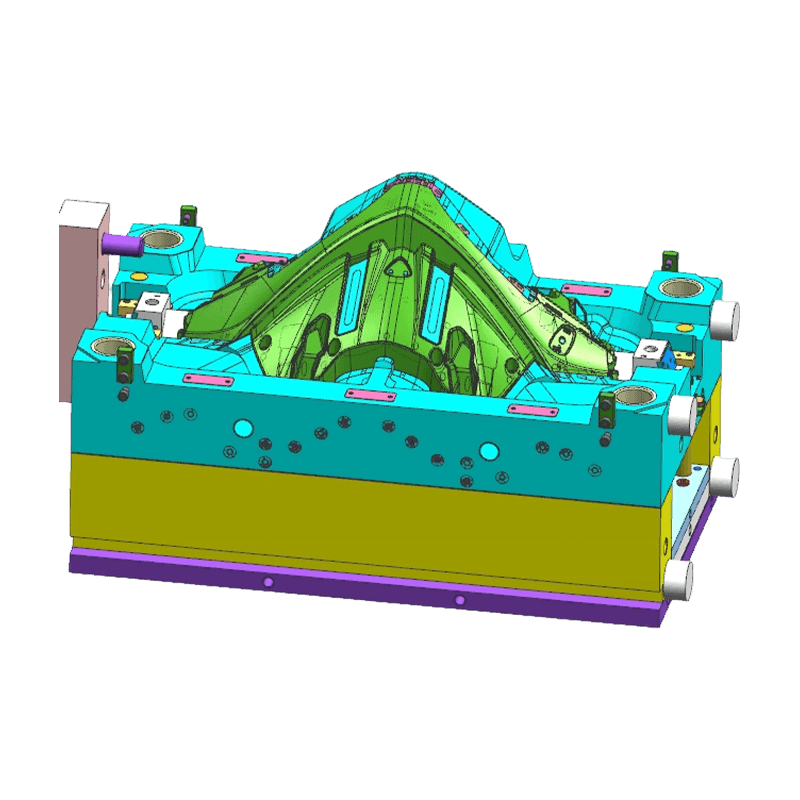

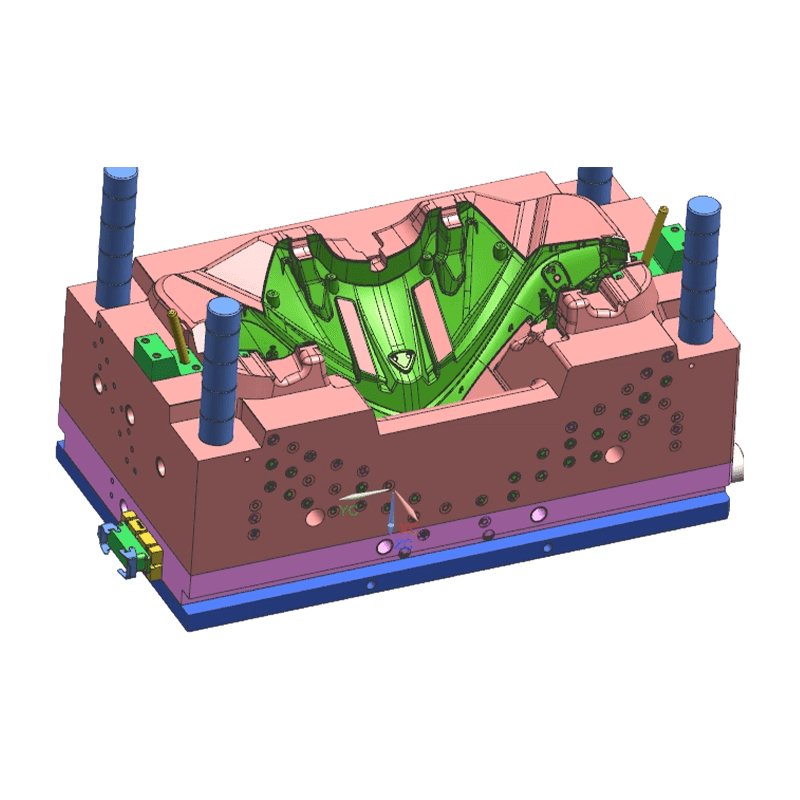

オートバイのフロントフェアリング射出成形金型

主な利点

• 大規模で複雑な表面の成形能力: 大きな寸法、深いキャビティ、ツーショット/マルチショット要件の処理に熟練しています。正確なパーティング ライン設計により、滑らかで面一な外側のラインが保証されます。
• クラス A の表面品質保証: 金型のキャビティには高度な研磨や細かいテクスチャー加工が施され、鏡のような光沢や均一なシボ加工が実現され、オートバイのフロントフェアリングの外観要件を満たします。
• 薄肉構造制御: ゲート レイアウトとウェルド ラインの位置は、モールド フロー解析によって最適化され、剛性を維持しながら軽量で薄肉の設計を実現し、材料消費量とサイクル タイムを削減します。
• 金型剛性設計: 大型金型には高強度の金型ベースと厚みのあるプレートが使用され、多点クランプ システムと組み合わせて、高い射出圧力下でのたわみを最小限に抑え、部品の寸法安定性を確保します。

製品の特徴

• 精密なパーティングライン設計: パーティングラインのフィット精度は0.02mm以内に抑えられ、クランプ時のバリを防止し、滑らかで自然な外形ラインを実現します。
• 統合されたメカニズム設計: この金型には、スライダー、リフター、油圧コアプル ユニットが統合されており、側面取り付け穴、スナップフィット、ベント グリルなどの複雑な機能が形成されます。
• 温度制御システム: 効率的なコンフォーマル冷却チャネルは、大型部品全体にわたって均一な冷却を確保し、反りや内部応力を軽減するように設計されています。
• 最適化された通気システム: 精密な通気溝が最終充填領域とパーティング ラインに沿って配置され、ガスの閉じ込めによる焼けやショート ショットを防ぎます。
• 耐摩耗性と寿命設計: 重要な可動部品と高摩耗領域には、長期にわたる量産時の安定性を確保するために、窒化またはコーティング処理を施した耐摩耗鋼が使用されています。

アプリケーション

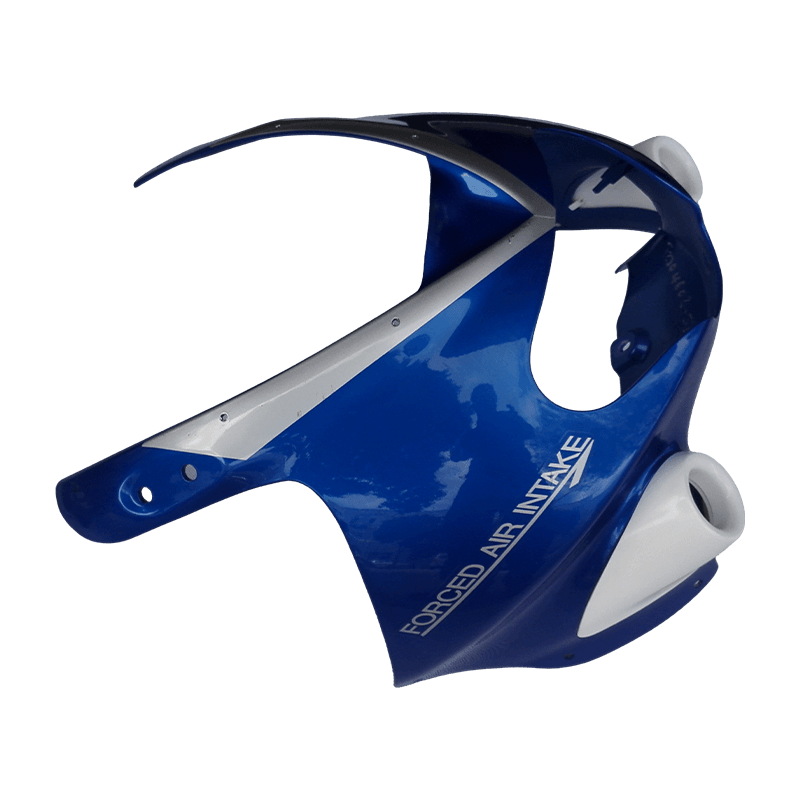

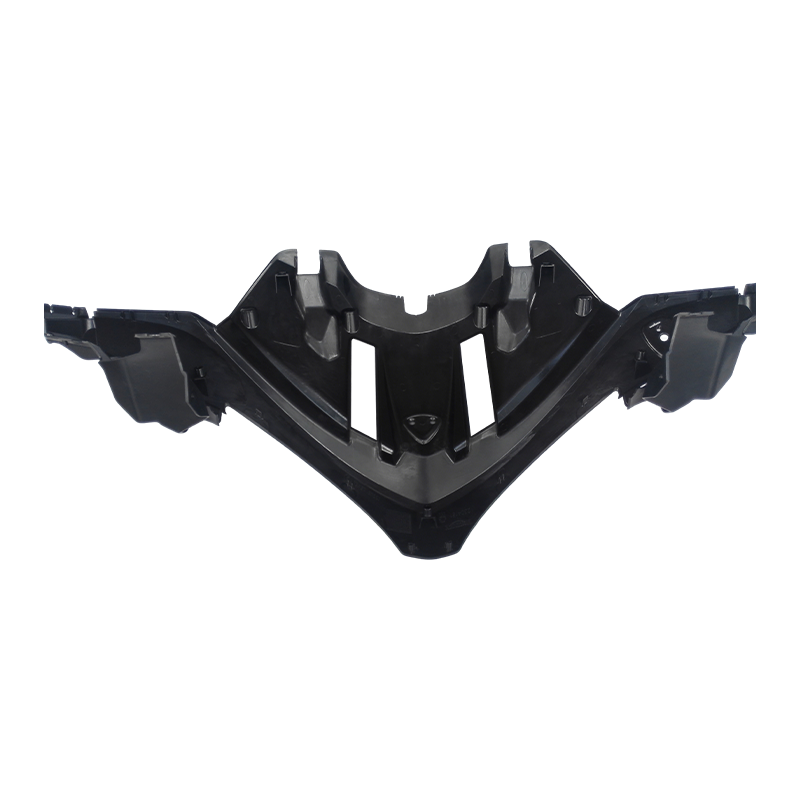

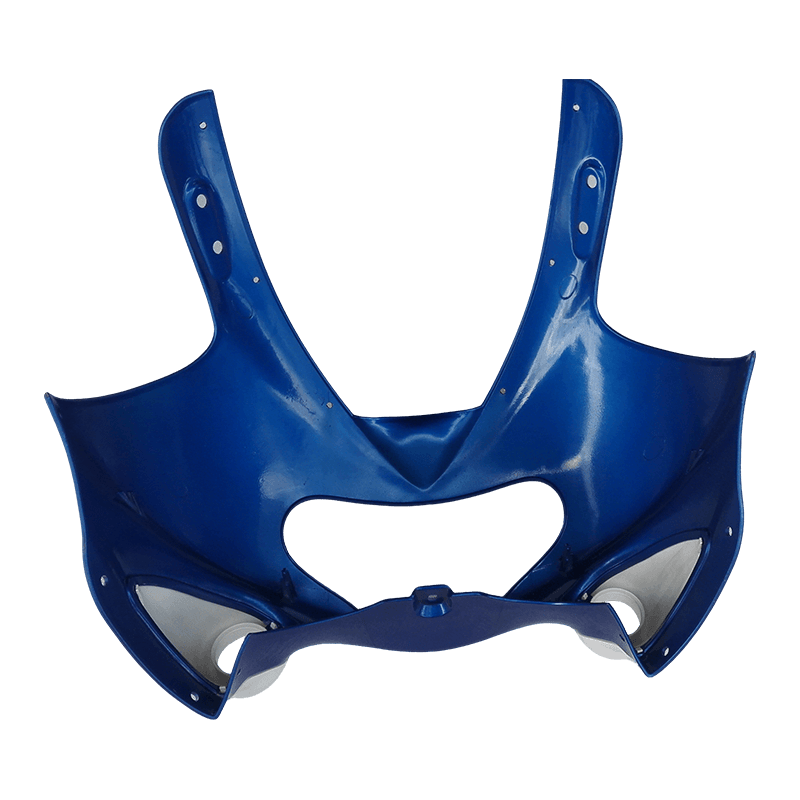

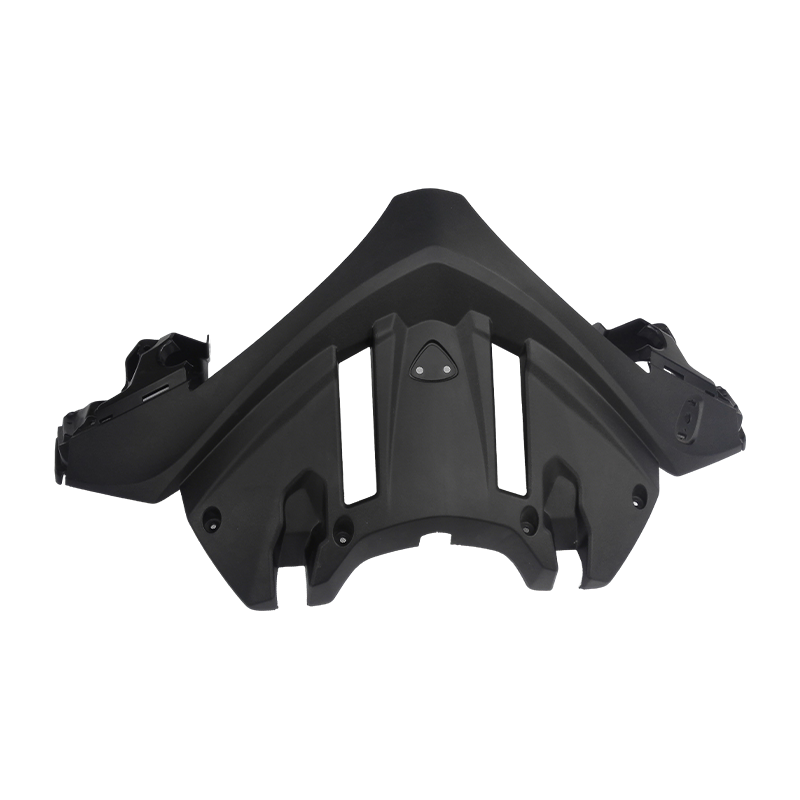

この金型は主にオートバイの製造において、さまざまなガソリンエンジンや電気オートバイのフロントフェアリングカバーを製造するために使用されます。オートバイ OEM および Tier 1 サプライヤーに供給されるストリート バイク、スポーツ バイク、クルーザー、スクーターに適用されます。

一般的な問題と解決策

• 問題: 大きな薄肉部品の反り。
  解決策: モールドフロー解析によりゲートの位置と数量を最適化します。均一な温度を実現するコンフォーマル冷却を設計する。金型設計で事前に設定された反変形補償。
• 問題: 外観表面にウェルドラインが目立ちます。
  解決策: ゲート レイアウトを最適化して、ウェルド ラインを非表示領域に移動します。金型温度を上げるか、シーケンシャル バルブ ゲートを使用します。ウェルドラインの位置に通気口を配置します。
• 問題: イジェクト時に外観面にドラッグマークやエジェクタピン跡を残します。
  解決策: ドラフト角度を最適化します。深いキャビティの表面を研磨またはコーティングします。エジェクターシステムのレイアウトを最適化し、エジェクターエリアを拡大します。

重要な考慮事項

• 金型設計前にオートバイのフロントフェアリングとクラス A の表面要件の完全な 3D データを提供し、パーティング ラインの位置と外観領域を明確に定義します。
• 収縮設定と鋼材選択の評価のために、プラスチック材料のグレードと添加剤 (UV 安定剤、ガラス繊維含有量など) を正確に指定します。
• 大型金型の輸送および保管の際は、金型の足に不均一な力がかかりプレートの変形を防ぐため、専用の支持スタンドを使用してください。
• ホットランナーの温度制御システムと油圧/空圧コアプルユニットのシールを定期的に検査して、適切に機能していることを確認してください。
