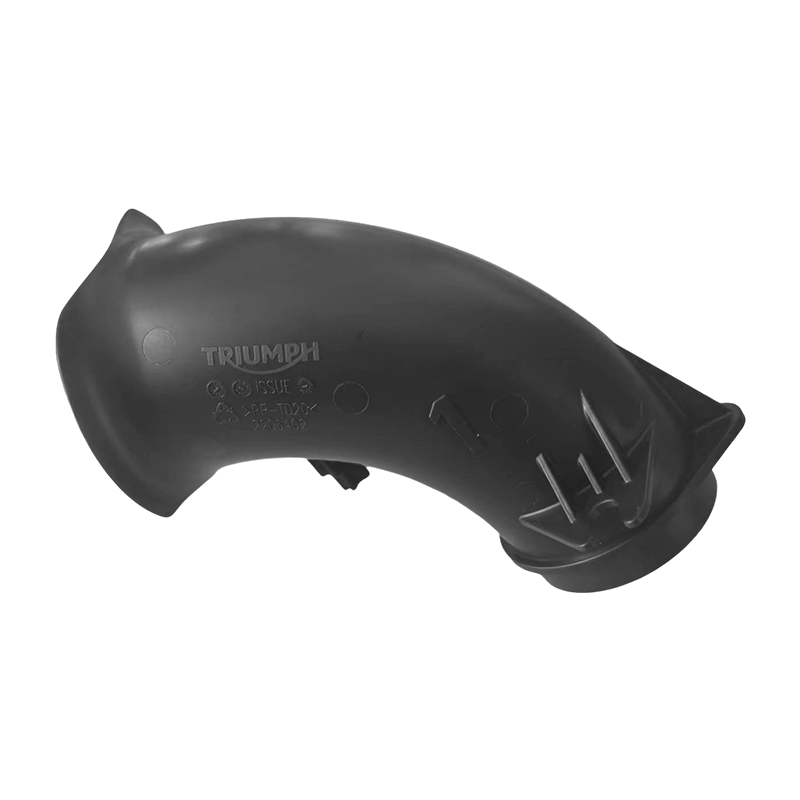

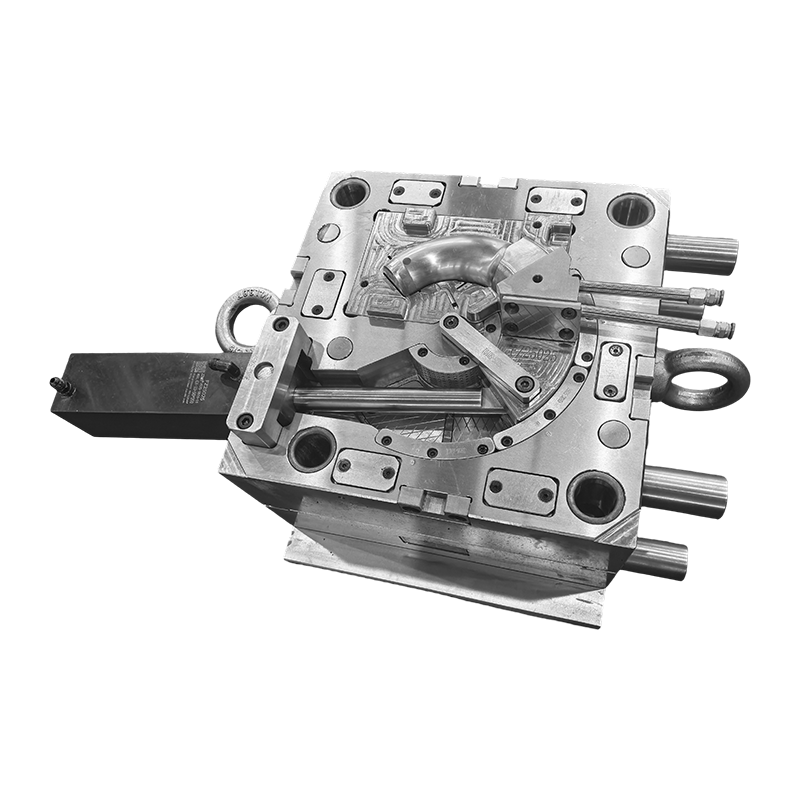

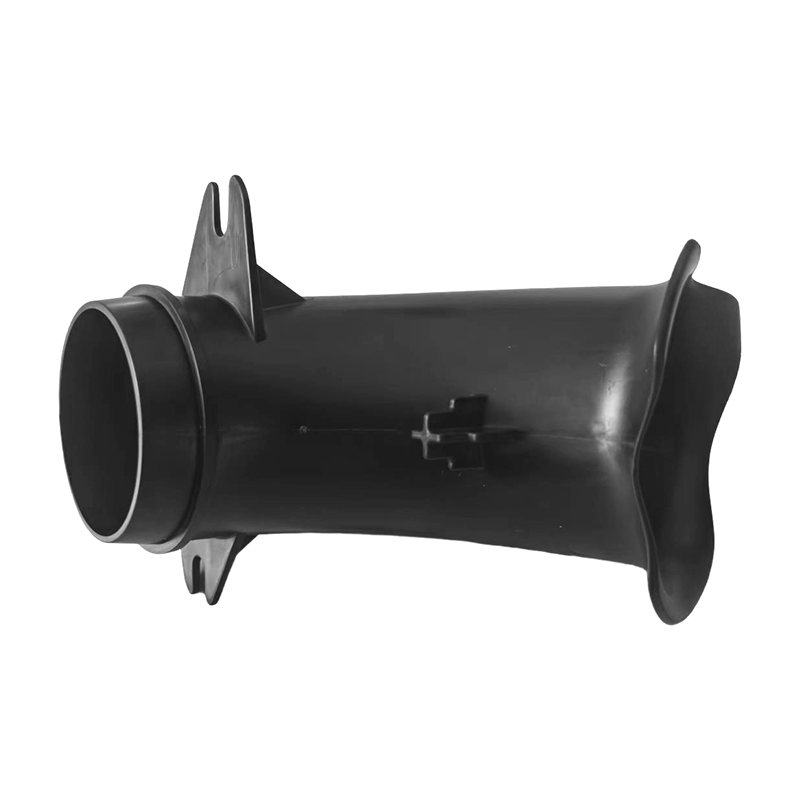

トランペット エアボックス射出成形金型

コアコンピテンシー

• 音響構造金型製造技術: 吸気メッシュ グリルとフロー ガイド チャンバーには、高研磨性能グレードの金型鋼が使用されており、精密 EDM と研削によって加工され、特定の表面粗さ基準を確保し、動作中の気流騒音が設計閾値を下回ります。

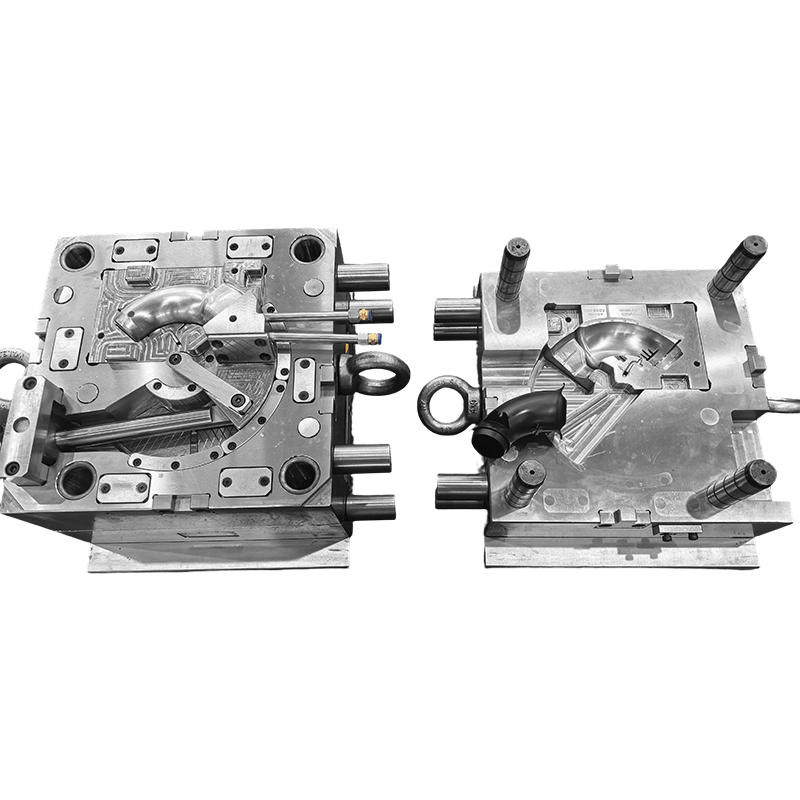

• 複雑な構造の成形能力: インテークには多くの場合、クリップ、シール溝、多方向リブが備えられています。この金型には、マルチスライドと内部コアの引き抜き機構が採用されており、スムーズなアンダーカットの排出と、後続のホーンユニットとフレームの取り付けのための正確な組み立て寸法を保証します。
• 豊富な表面処理プロセス: シボエッチング、マットサンドブラスト、局部光沢仕上げなどのさまざまな金型表面処理をサポートし、オートバイのデザイントレンドに合わせたクリアな質感と流れるようなラインを備えたインテークコンポーネントを生産します。
• ワンストップのコンポーネント納品: 金型の製造を超えて、プラスチックの溶接と組立まで機能が拡張され、インテークシール溶接と防水組立を完了して、クライアントのサプライチェーン管理コストを削減します。

技術仕様

• 音響透過性: 通気抵抗の低いエンジニアリングプラスチック配合を利用し、成形部品が特定の周波数範囲内で設計値を下回る音圧損失を示し、減衰することなくホーンの音質を確保します。
• 寸法安定性: 科学的に配置された冷却チャネルが射出成形の収縮率を効果的に制御し、大量生産全体にわたって寸法の一貫性を確保し、シール性能を損なう反り変形を防ぎます。
• 表面の一貫性: 特別に処理された金型キャビティにより、バリやヒケのないコンポーネントが生成され、塗装またはメッキ後の均一な色が保証されます。
• 排出の信頼性: 金型の抜き勾配とリブの厚さが正確に計算され、エジェクター ピンと空気排出システムと組み合わせて、メッシュ構造が傷や変形なく排出されることを保証します。

アプリケーションシナリオ

• ストリートバイク：ネイキッドバイク、スポーツバイク、クルーザーのホーンエアインテーク、スピーカーハウジング、フローガイド部品に適用。
• オフロードバイク：激しい振動環境に対応する、エンデューロモデルやモトクロスモデルの防水エアインテークの金型製造。
• スクーター: 都市部のコミューター モデル用のフロントまたはサイドに取り付けられたホーン エア インテークは、ざらざらした表面や複雑な輪郭デザインをサポートします。
• 電動バイク：軽量設計と防水定格要件を満たす、新エネルギー二輪車用の警告ホーン吸気システム。
• 二輪車アフターマーケット：改造ブランド向けカスタムインテーク金型開発・製作サービス。

よくある質問と解決策

Q1: 成形後のオートバイのインテークメッシュグリルにショートショットや充填が不完全ですが、どうすれば解決できますか?
解決策: これは通常、金型の通気が不十分であるか、薄いリブによる過剰な流れ抵抗が原因で発生します。金型設計時に通気溝と多孔質鋼インサートを組み込んで、グリル交差部の壁厚の変化を最適化します。同時に、薄肉領域を確実に完全に充填するために、溶融温度と射出圧力を上げるようにクライアントを指導します。
Q2：インテークホーン組付け後のエア漏れや異音の原因は何ですか？
解決策: これは多くの場合、シール面の平坦度の偏差やクリップの寸法の不正確さに関連しています。キャビティ加工時の精密研削によりシール面の平面度は0.05mm以内を確保し、クリップ位置の調整可能なインサート構造により事後修正が容易であり、成形後に合わせ面の全数検査を実施して組立ての気密性を確保しています。
Q3: ヨーロッパに輸出される金型の耐用年数とメンテナンスの利便性を確保するにはどうすればよいですか?
ソリューション: 15 年の輸出経験を活用した当社の金型設計は、DME および HASCO 規格に完全に準拠しています。ホット ランナー システムは国際ブランドのコンポーネントを利用しており、詳細なメンテナンス マニュアルとスペアパーツ リストが付属しています。スライドやエジェクターピンなどの重要な摩耗部品は、現地調達および交換用に標準化された設計を採用しており、長期にわたる安定した金型稼働を保証します。

Q： 10. 射出成形部品を含む製品を開発したい場合、どのようなサポートを提供できますか?

製品の開発検討、構造設計から金型製作、量産射出成形、印刷、組立までトータルサポートいたします。製品開発の初期段階でお客様と協力して、コスト削減と製造性の向上のために設計を最適化できます。

Q： 9.会社の品質方針は何ですか?

同社は常に「精密、高効率、鍛造品質」の品質方針を堅持し、高度な技術と優れた管理チームを通じて顧客に高品質のサービスを提供することに尽力しています。

Q： 8.他の金型企業と比較した競争上の利点は何ですか?

当社の強みは、シンガポールの精密金型技術、高度な生産設備 (豊富な輸入 CNC および射出成形機)、包括的なワンストップ生産プロセス (設計から組み立てまで)、および IATF 16949 によって認証された厳格な品質管理システムの組み合わせにあります。

Q： 7.主な顧客は誰ですか?製品はどの地域に輸出されますか?

当社は、英国のランドローバーやトライアンフモーターサイクル、国内の上海汽車、長安、ABB充電ステーション、日本のタイガーコーポレーションなどの有名企業と良好な協力関係を確立しています。当社の製品は日本、ヨーロッパ、アメリカなどの国に輸出されています。
