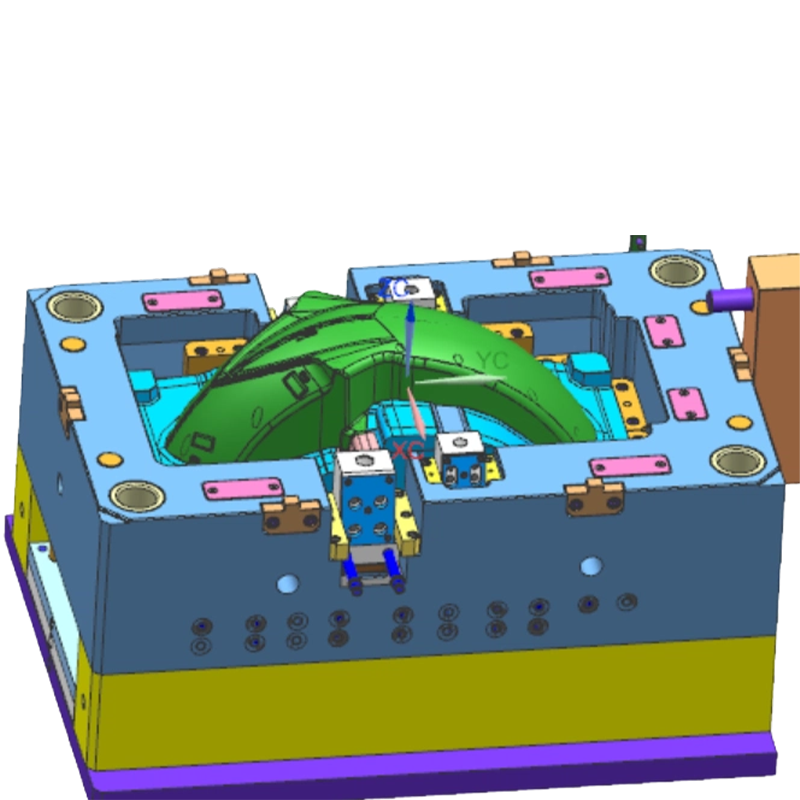

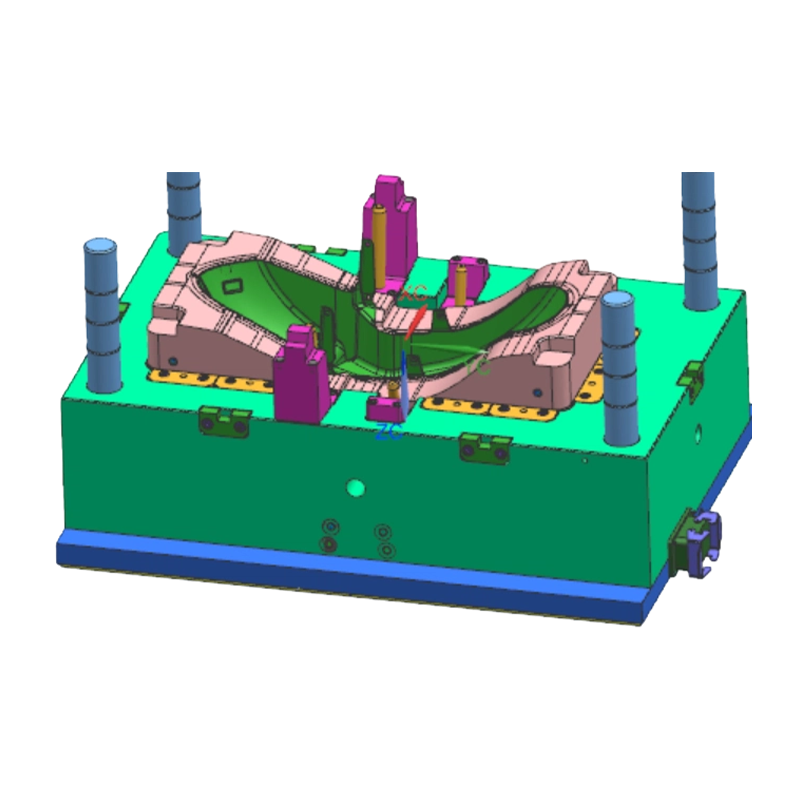

オートバイのフロントマッドガード射出成形金型

主な利点

• 曲面成形能力： 曲率の大きな円弧構造の扱いが得意。正確なパーティング ライン設計により、滑らかで面一にフィットする外側のラインとタイヤとの均一なクリアランスが保証されます。
• 耐候性部品の保証: 金型設計では、屋外にさらされるプラスチック材料の収縮変動と耐紫外線要件を十分に考慮し、長期使用中の部品の退色や変形を確実に防ぎます。
• 構造統合設計: スライダーとリフター機構が金型に統合され、取り付けブラケット、補強リブ、ワイヤー ハーネス クリップなどの機能が一体的に形成され、その後の組み立て手順が削減されます。
• 金型の耐久性: 重要な成形領域には、ガラス繊維強化材料や長期にわたる大量生産による摩耗に耐えられるよう、窒化処理を施した耐摩耗鋼が使用されています。

製品の特徴

• 精密なパーティングライン設計: パーティングラインのフィット精度は0.02mm以内に抑えられ、クランプ時のバリを防止し、滑らかで自然な外形ラインを実現します。
• 曲面制御: キャビティ表面は高精度 5 軸 CNC を使用して機械加工されており、滑らかな曲率遷移と均一なタイヤクリアランスを確保します。
• 統合されたメカニズム設計: この金型にはスライダーとリフターの機構が統合されており、側面の取り付け穴、補強リブ、スナップフィットなどの複雑な形状が形成されます。
• 最適化された冷却システム: コンフォーマル冷却チャネルは部品の壁厚に基づいて設計されており、サイクル タイムを効果的に制御し、反りを最小限に抑えます。
• 通気システムの配置: ガスの閉じ込めによるショートショットや焼けを防ぐために、湾曲部分の端とリブの付け根に精密な通気溝が配置されています。

アプリケーション

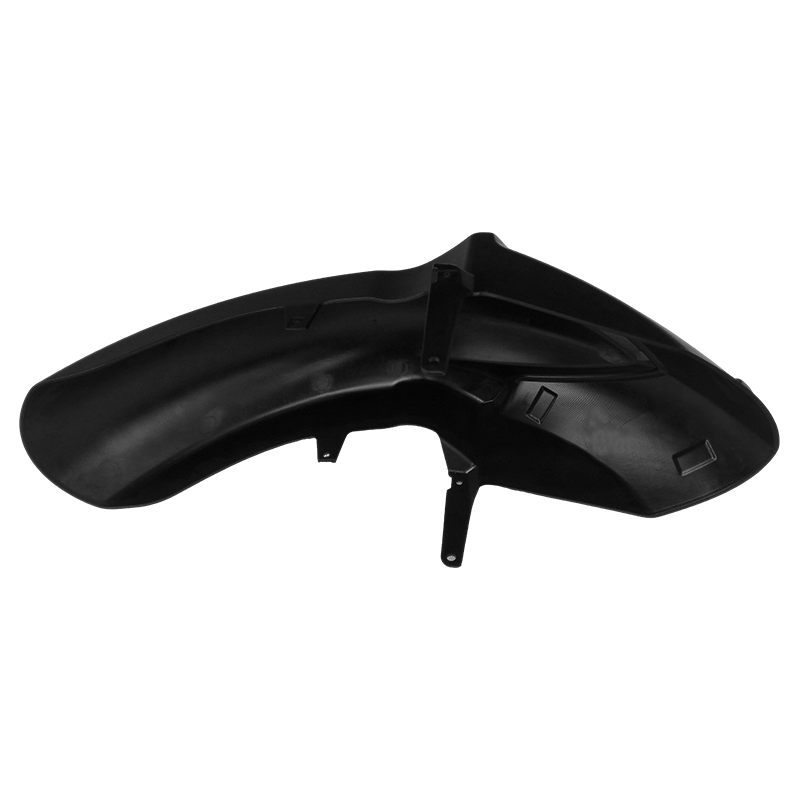

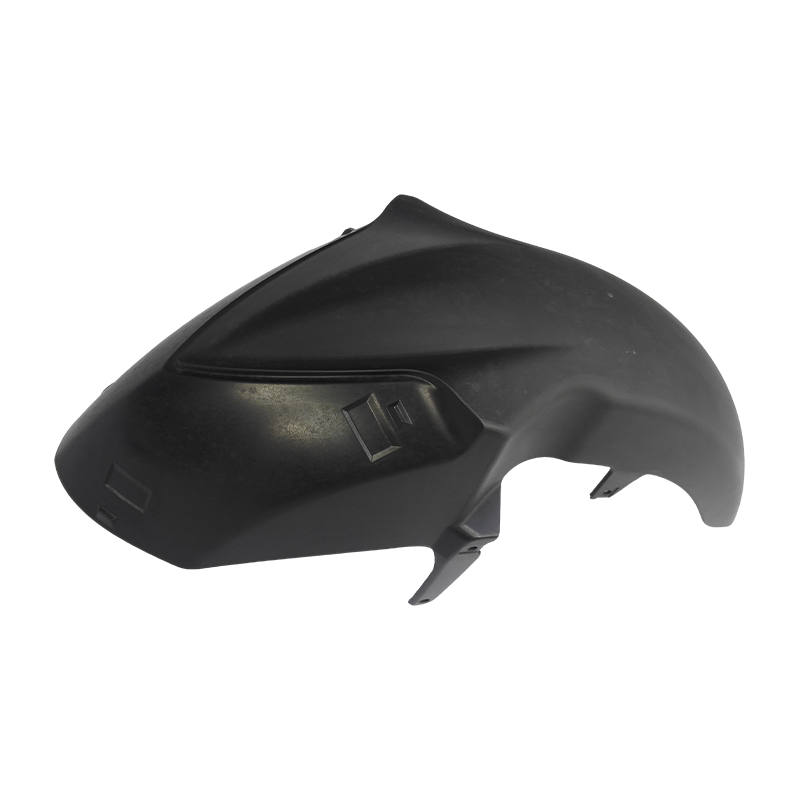

この金型は主にオートバイの製造において、さまざまなガソリンエンジンや電気オートバイのフロント フェンダー コンポーネントを製造するために使用されます。オートバイ OEM および Tier 1 サプライヤーに供給されるストリート バイク、スポーツ バイク、オフロード バイク、クルーザー、スクーターに適用されます。

一般的な問題と解決策

• 問題: 曲面部分のヒケや変形。
  解決策: モールドフロー解析によりゲート位置と保持圧力を最適化します。均一な温度を実現するコンフォーマル冷却を設計する。肉厚設計を最適化して、局所的な厚い部分を回避します。
• 問題: 取り付けブラケット部分の強度不足または破損。
  解決策: ブラケット位置のリブ設計を最適化。適切な材料の結晶化を確保するために、対応する金型領域の局所冷却を強化します。適切な強化プラスチック材料を選択してください。
• 問題: 成形品表面のフローマークまたはジェッティング。
  解決策: ファン ゲートまたはサブマリン ゲートを使用して、ゲートの種類と位置を最適化します。射出速度と金型温度を調整して、溶融物がスムーズに充填されるようにします。

重要な考慮事項

• 金型設計前にオートバイのフロントフェンダーの完全な 3D データを提供し、取り付けポイントの位置とタイヤクリアランス要件を明確に定義します。
• 収縮設定と鋼材選択の評価のために、プラスチック材料のグレードと添加剤 (UV 安定剤、ガラス繊維含有量など) を正確に指定します。
• スライダとエジェクタ ピンの領域から油の残留物や破片を定期的に取り除き、イジェクト メカニズムのスムーズな動作を確保します。
• 金型保管時にキャビティやスライダーに防錆処理を施します。

Q: 10. 射出成形部品を含む製品を開発したい場合、どのようなサポートを提供できますか?

製品の開発検討、構造設計から金型製作、量産射出成形、印刷、組立までトータルサポートいたします。製品開発の初期段階でお客様と協力して、コスト削減と製造性の向上のために設計を最適化できます。
