製品詳細

能力

主な利点

複雑な形状の機能

ローリングレール、スナップフィット、薄肉リブなどの複雑なフィーチャーの形成が得意です。正確なスライダーとイジェクターの設計により、パーツを損傷することなくきれいに取り外すことができます。

フィット精度制御

重要な金型寸法は、多部品アセンブリ (カバーからレール) に対して IT8IT10 公差グレード内に維持され、スムーズで拘束力のないスライド動作を保証します。

材料適応性

金型設計はさまざまなエンジニアリングプラスチック (ABS、PC/ABS、POM など) に対応しており、顧客の材料選択に基づいて収縮や冷却システムを調整できます。

表面仕上げの一貫性

金型のキャビティは、内部の要件に合わせて細かいテクスチャーや研磨を行うことができ、完成部品の触感と視覚的な一貫性を確保します。

仕様

製品の特徴

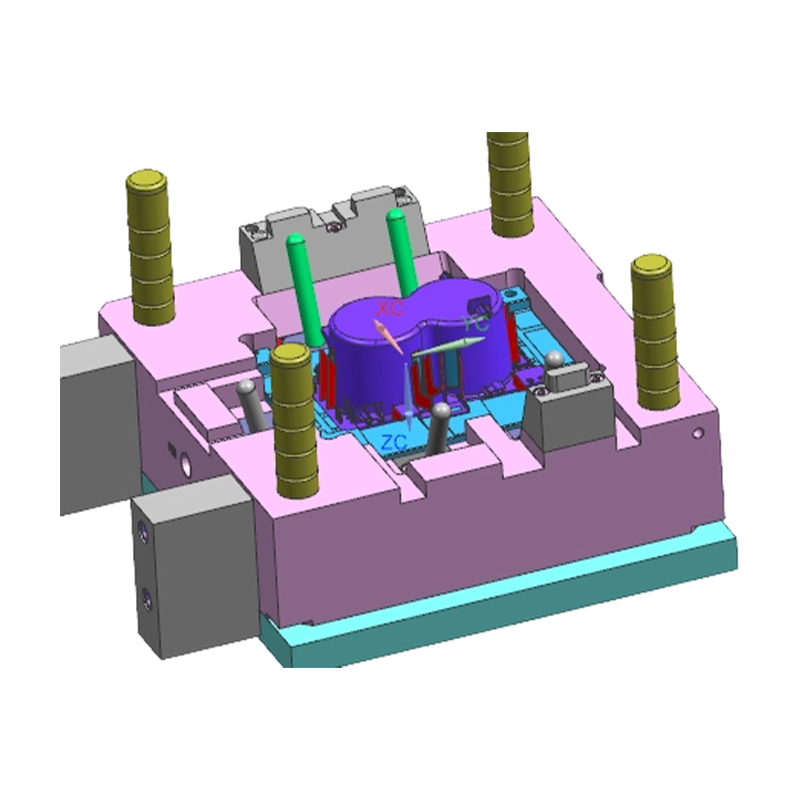

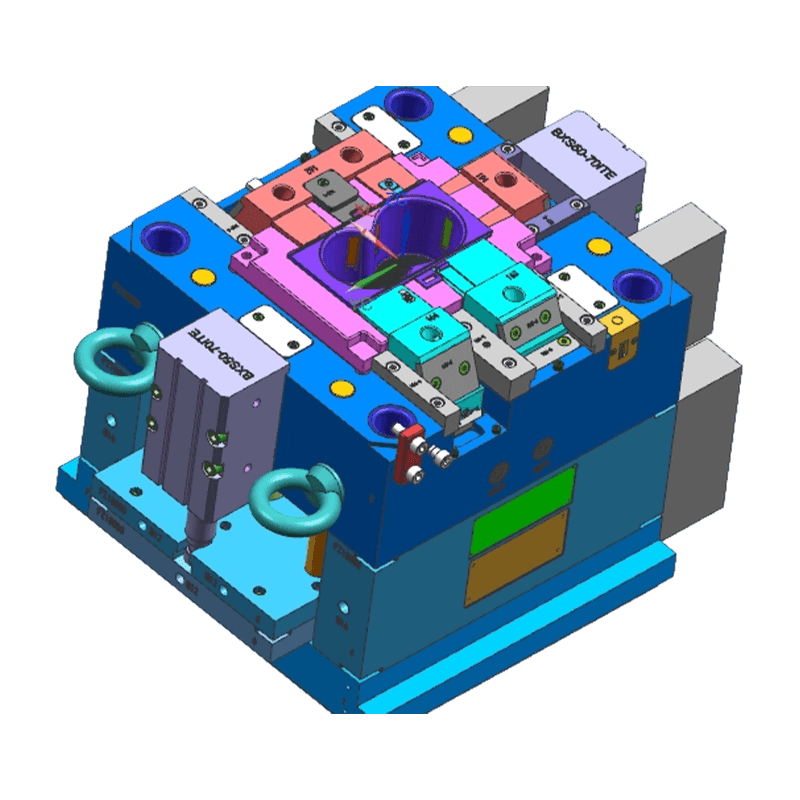

精密スライダー・コアプル機構

スライダーまたはリフターの正確な設計により、ローラーガイドレールにアンダーカットと横穴が形成され、信頼性と安定した動作が保証されます。

最適化された冷却システム

コンフォーマル冷却チャネルは部品の肉厚に基づいて設計されており、サイクルタイムを効果的に制御し、収縮変形を最小限に抑えます。

耐摩耗性設計

金型全体の寿命を延ばすために、摩耗の激しい領域 (スライドレールなど) にインサートまたは局所的な熱処理が適用されます。

交換可能な摩耗コンポーネント

摩耗しやすい領域（レール部分など）の重要な成形インサートは取り外し可能に設計されており、メンテナンスが容易になり、長期的なコストが削減されます。

▸ ユースケース

アプリケーション

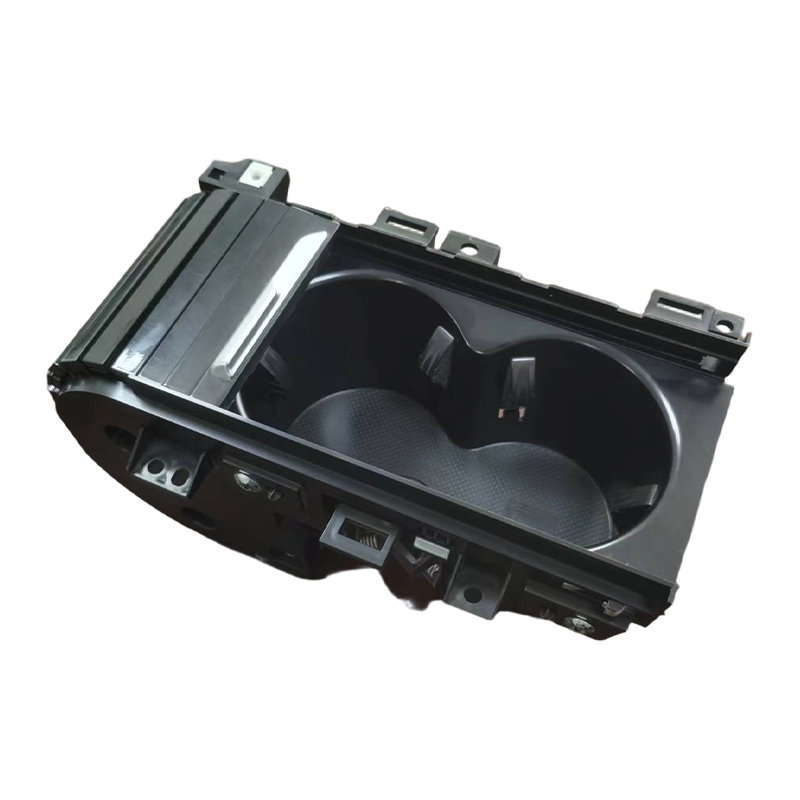

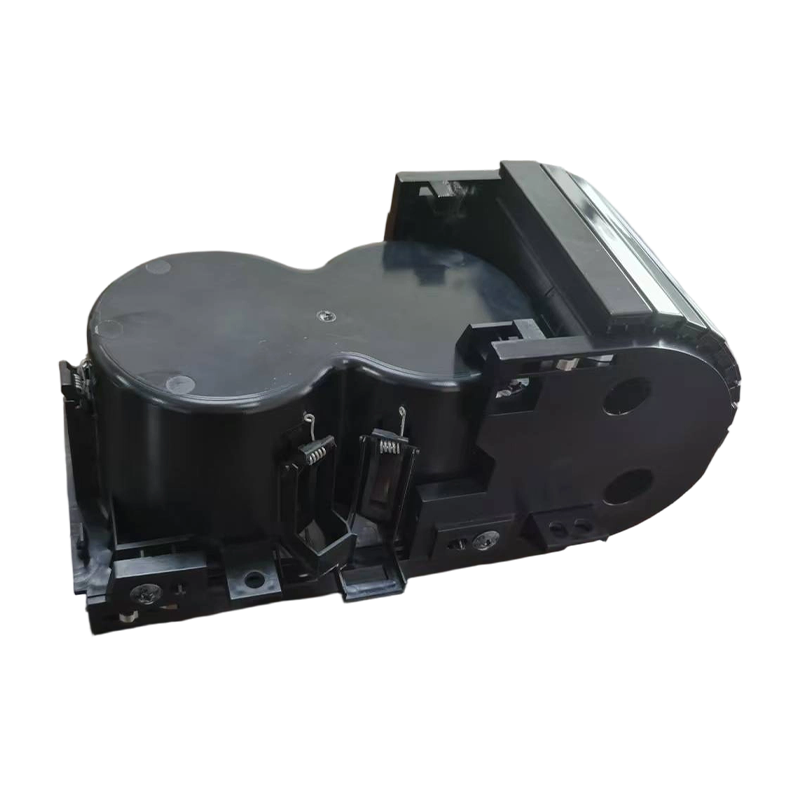

この金型は主に、自動車インテリアセンターコンソール用のローラーシェードカップホルダーアセンブリの製造に使用されます。乗用車 (乗用車、SUV、MPV) のインストルメントパネルまたはフロアコンソールモジュールに適用され、Tier1 自動車サプライヤーおよび OEM に供給されます。

◆

一般的な問題と解決策

レール内でのローラーカバーの滑りに騒音が発生したり抵抗したりする。

レール領域の抜き勾配と表面研磨/テクスチャリングの均一性を最適化します。バリやバリを防ぐために、スライダーの嵌合クリアランスを検査してください。

カップホルダーハウジングの端またはスナップフィット位置にヒケ。

モールドフロー解析によりゲート位置を最適化するか、局所的な保持圧力を高めます。対応する領域の冷却効率を調整して、均一な冷却を確保します。

長期間の生産運転後のレール寸法の摩耗とクリアランスの増加。

レール成形インサートには窒化/コーティングを施した耐摩耗鋼を使用します。メンテナンスを容易にするため、インサートは交換可能に設計されています。

⏺

重要な考慮事項

1 金型設計の前に、ローラーシェードコンポーネントの完全な 3D アセンブリ図面を提供して、部品間の関係と動作パスを確認します。

2 収縮設定と鋼材選択の評価のために、プラスチック材料のグレードと添加剤 (ガラス繊維含有量など) を正確に指定します。

3 スライダーとレールの領域から油の残留物や破片を定期的に掃除してください。潤滑システムを検査して、機構がスムーズに動作することを確認してください。

製品寸法	110x183x86
製品の材質	PC ABS
製品価格	1.3ドル
製品の納期	30日
金型価格	21,000ドル
金型製作時間	50日
配送条件	FOB上海
支払い条件	T/T
金型材料	NAK80
試験方法	三次元測定機
金型の寿命	500k
保証期間	12 か月

Q: 10. 射出成形部品を含む製品を開発したい場合、どのようなサポートを提供できますか?

製品の開発検討、構造設計から金型製作、量産射出成形、印刷、組立までトータルサポートいたします。製品開発の初期段階でお客様と協力して、コスト削減と製造性の向上のために設計を最適化できます。

Q: 9.会社の品質方針は何ですか?

同社は常に「精密、高効率、鍛造品質」の品質方針を堅持し、高度な技術と優れた管理チームを通じて顧客に高品質のサービスを提供することに尽力しています。

Q: 8.他の金型企業と比較した競争上の利点は何ですか?

当社の強みは、シンガポールの精密金型技術、高度な生産設備 (豊富な輸入 CNC および射出成形機)、包括的なワンストップ生産プロセス (設計から組み立てまで)、および IATF 16949 によって認証された厳格な品質管理システムの組み合わせにあります。

Q: 7.主な顧客は誰ですか?製品はどの地域に輸出されますか?

当社は、英国のランドローバーやトライアンフモーターサイクル、国内の上海汽車、長安、ABB充電ステーション、日本のタイガーコーポレーションなどの有名企業と良好な協力関係を確立しています。当社の製品は日本、ヨーロッパ、アメリカなどの国に輸出されています。
