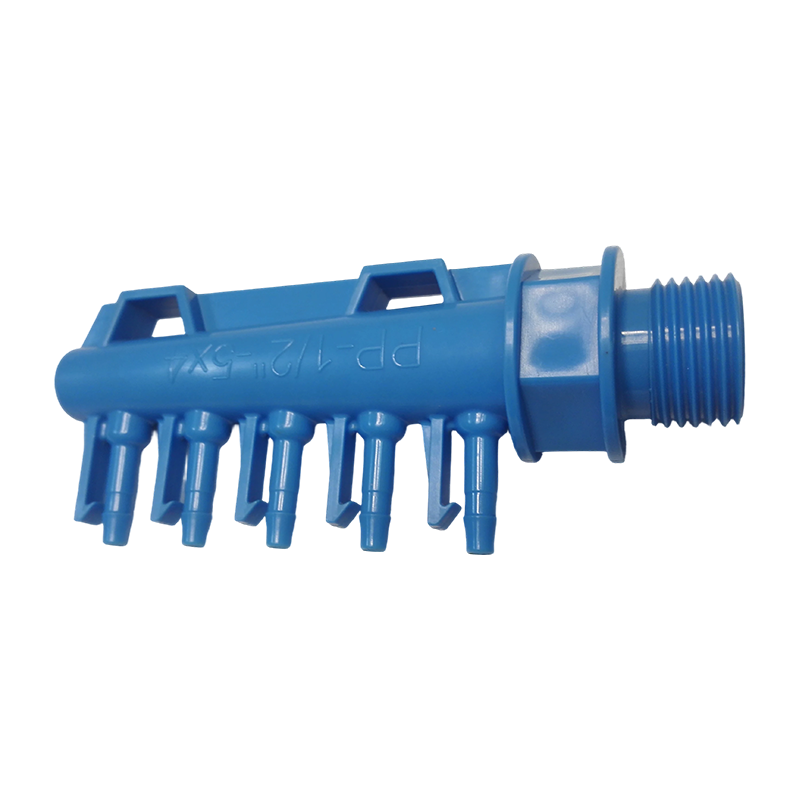

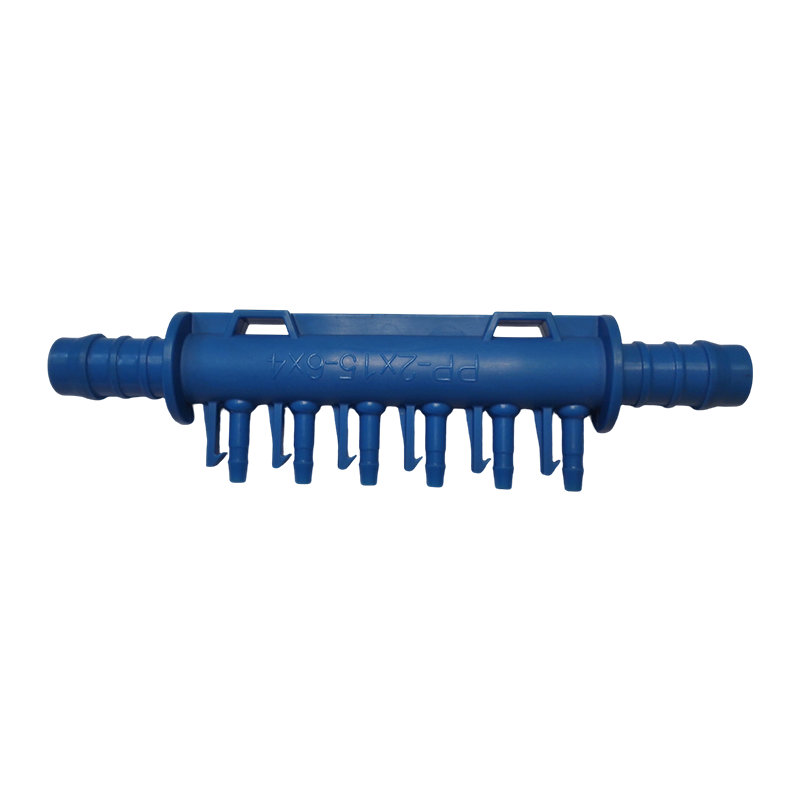

Plastic Multi-Tube Connector Injection Mold Parts

主な利点

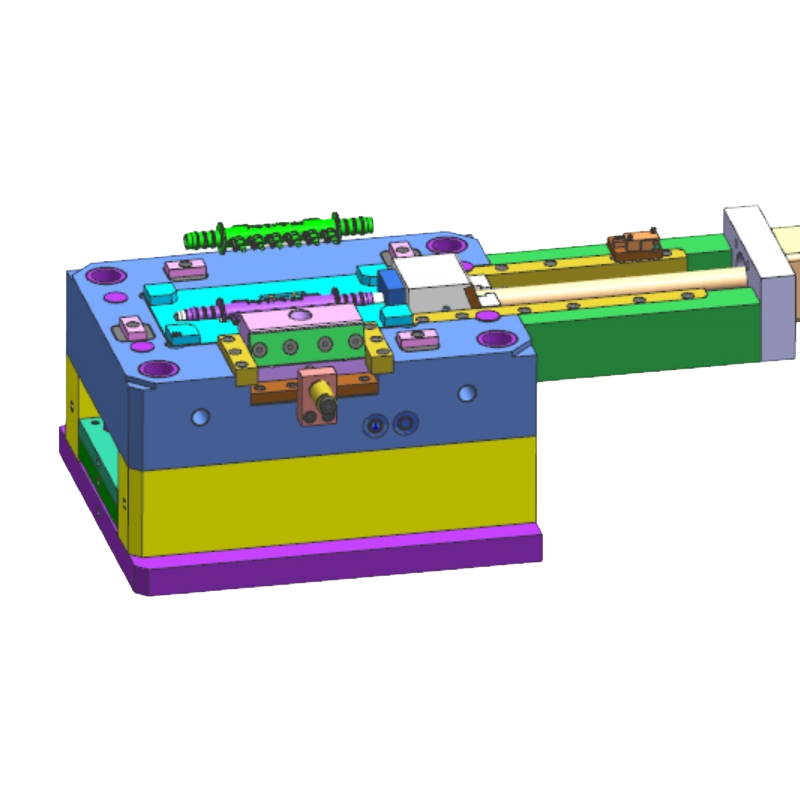

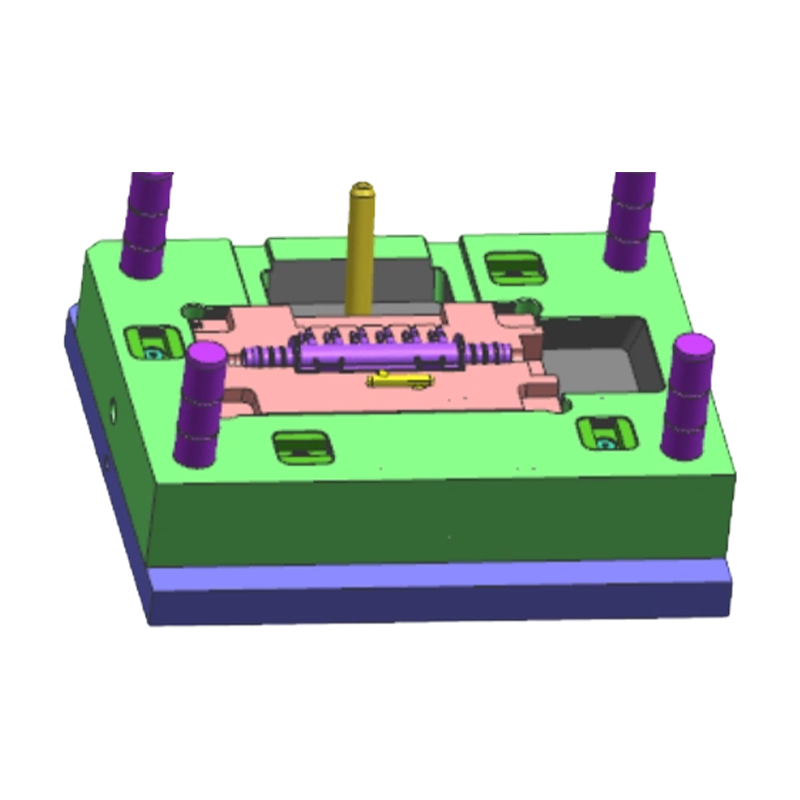

• 複雑なコアプルテクノロジー: マニホールド継手の多方向穴構造に対応するこの金型は、リンクされたスライダーまたはシリンダー駆動のアングルリフターを利用して同期多方向脱型を実現し、ねじ山と接続ポートの寸法精度を保証します。
• フローチャネルの最適化: ゲートの位置はモールド フロー解析によって最適化され、ウェルド ラインが臨界応力点に位置するのを防ぎ、コネクタの耐圧性と衝撃強度を強化します。
• 気密性保証： 成形部品の加工精度はミクロンレベルに達し、射出部品のシール溝とオーリングがしっかりとフィットします。気密試験に合格した製品で、液漏れがありません。
• 輸出標準製造: 15 年の輸出経験を活かし、金型部品には DME や HASCO などの国際標準ブランドが使用されており、メンテナンスが容易で、世界の主要な工業規格に準拠しています。

製品の特徴

• 圧力と温度に対する耐性: エンジニアリング プラスチック材料に適応した射出成形部品は、高温高圧環境下でも変形や破裂することなく構造の安定性を維持します。
• 化学的安定性: 材料は酸、アルカリ、油腐食に対する耐性を備えており、複雑な工業用流体環境に適応します。
• 簡単な取り付け: インターフェイスの寸法は ISO または DIN 規格に準拠しており、プッシュ接続、ネジ接続、ボンディングなどのさまざまな接続方法をサポートしており、強力な互換性があります。
• 成形品質: 製品表面にはバリやヒケがありません。ランナーの残留物は正確に制御され、後処理の手順が削減されます。

アプリケーションシナリオ

• 自動車用流体システム: 自動車の冷却水パイプ、燃料ライン、ブレーキエア回路のマルチポート接続に使用されます。
• 産業用空圧および油圧: 自動化機器におけるエア配管の接続やシリンダ、電磁弁の分配制御に適しています。
• 水処理装置: 浄水器、パイプラインポンプ、灌漑システムのパイプライン移行ノードに使用されます。
• 医療機器: 医療用輸液ラインや分析機器のフローシステムにおける多チャンネル接続部品に使用されます。

よくある質問と解決策

Q1: マルチポートコネクタに圧力がかかると割れたり、変形したりします。原因は何ですか?
解決策: これは通常、ウェルド ラインの強度が不十分であるか、材料の収縮が不均一であることが原因で発生します。金型設計段階では、金型流動解析を通じてメルト フロー パスを最適化し、ウェルド ラインを非応力領域に移動します。同時に、冷却システムを最適化して厚い壁と薄い壁の接合部の内部応力を排除し、製品全体の耐圧性を向上させます。

Q2: コネクタのネジ口の嵌合隙間が大きく、取り付け後に水漏れやエア漏れが発生します。これはどのように解決されますか?
解決策: ねじの精度はシールに直接影響します。ネジ加工には高精度放電加工機を使用し、厳密な寸法検査と試組立を行っております。収縮率が異なる材料については、射出成形されたねじ山が標準のパイプ継手でしっかりとねじ込まれるように、収縮補正パラメータを正確に設定します。

Q3: 長期間の生産により金型のスライダー機構が磨耗し、製品にバリが発生します。どのように維持すべきでしょうか?
解決策: 金型スライダーは耐摩耗鋼製で、表面は焼入れされています。この設計では標準のスライダー コンポーネントが使用されており、交換可能なインサートは摩耗しやすい領域に合わせて設計されています。詳細なメンテナンスマニュアルとスペアパーツリストを金型とともに提供します。お客様はガイドに従ってロッキングウェッジとスライダーの間のフィット感を定期的にチェックし、適時に部品を調整または交換して金型の寿命を延ばすことができます。

Q: 10. 射出成形部品を含む製品を開発したい場合、どのようなサポートを提供できますか?

製品の開発検討、構造設計から金型製作、量産射出成形、印刷、組立までトータルサポートいたします。製品開発の初期段階でお客様と協力して、コスト削減と製造性の向上のために設計を最適化できます。

Q: 9.会社の品質方針は何ですか?

同社は常に「精密、高効率、鍛造品質」の品質方針を堅持し、高度な技術と優れた管理チームを通じて顧客に高品質のサービスを提供することに尽力しています。

Q: 8.他の金型企業と比較した競争上の利点は何ですか?

当社の強みは、シンガポールの精密金型技術、高度な生産設備 (豊富な輸入 CNC および射出成形機)、包括的なワンストップ生産プロセス (設計から組み立てまで)、および IATF 16949 によって認証された厳格な品質管理システムの組み合わせにあります。

Q: 7.主な顧客は誰ですか?製品はどの地域に輸出されますか?

当社は、英国のランドローバーやトライアンフモーターサイクル、国内の上海汽車、長安、ABB充電ステーション、日本のタイガーコーポレーションなどの有名企業と良好な協力関係を確立しています。当社の製品は日本、ヨーロッパ、アメリカなどの国に輸出されています。
