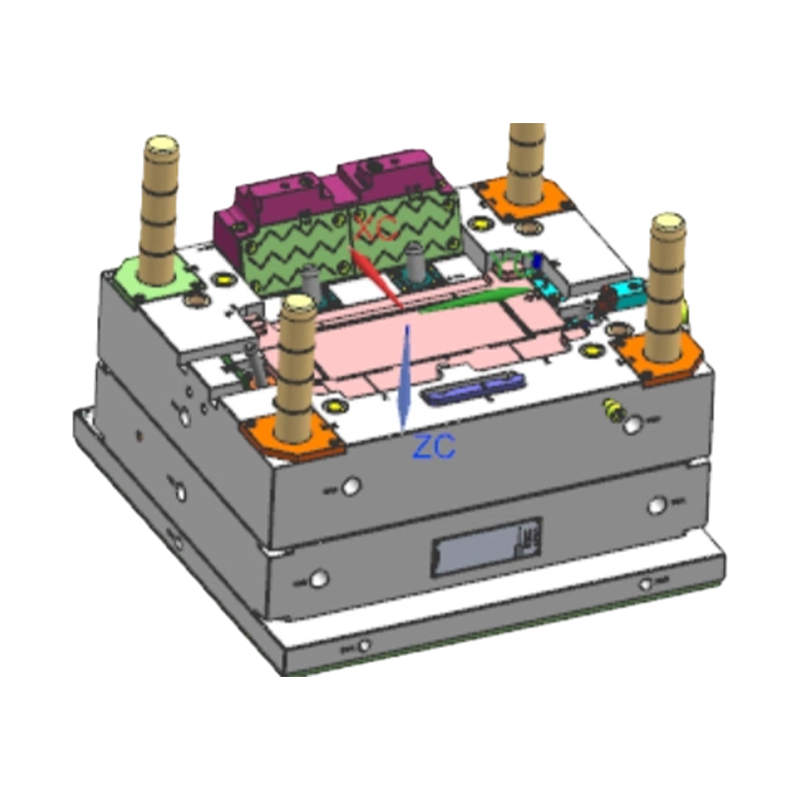

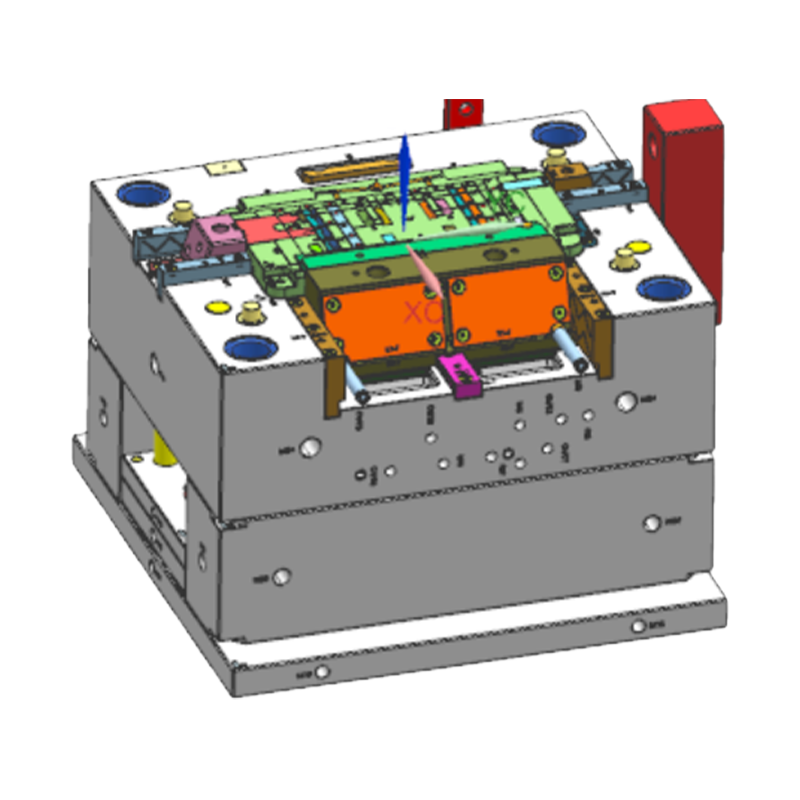

プリンターバックカバー射出成形部品

製品仕様

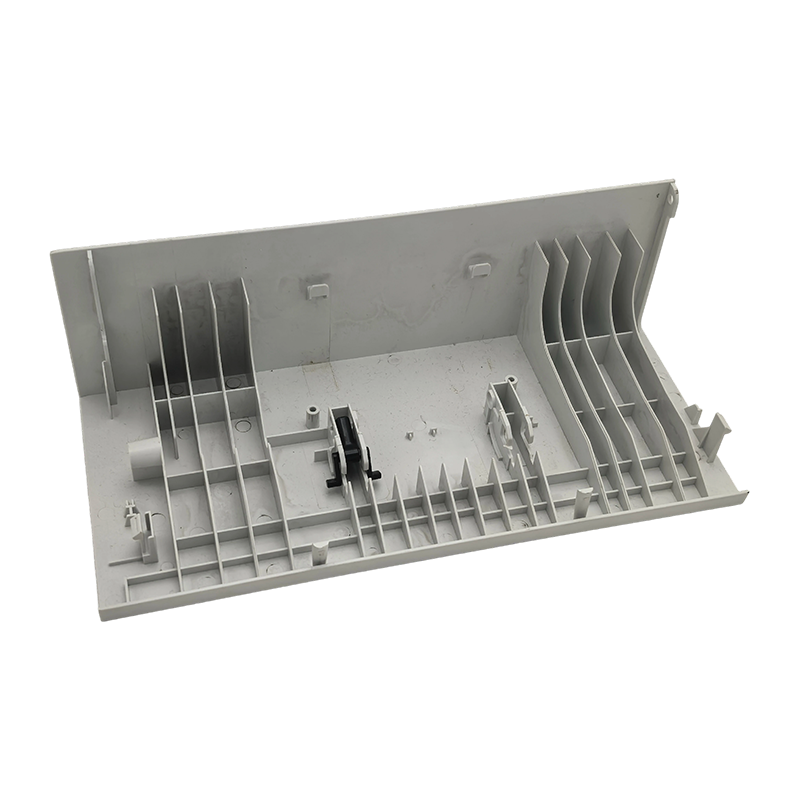

プリンター背面カバーパネル

• 適合素材: 難燃性 ABS (UL94 V0)、PC/ABS 合金 - 難燃性と耐衝撃性を組み合わせた
• 構造上の特徴: 通気スロット開口部、インターフェースカットアウト、用紙経路開口部、およびスナップフィット/ネジボス取り付け構造を備えた薄壁の大面積シェル
• 寸法精度: サイドパネルとボトムシェルの隙間は厳密に管理されています。アセンブリ要件ごとにパーティング ラインの位置を設定
• 表面仕上げ: テクスチャエッチング (VDI/MoldTech 標準) またはペイント仕上げ。表面に目に見えるヒケ、ウェルドライン、フローマークがないこと
• アセンブリ構成: スナップフィットとネジボス固定を組み合わせたもの。クイックリリース設計要件をサポート
• 色: お客様指定のカラーコードに合わせて射出成形。天然樹脂カラーまたはマスターバッチブレンドをサポート

プリンターのプラスチック部品（一般仕様）

• 適合素材: ABS、PC/ABS、PP、HIPS、難燃性ABS/PC（UL94 V0/V2）
• 部品の種類: 外装シェルパネル、機能構造部品、用紙ガイド、インクカートリッジ収納部カバー、コントロールパネルフレーム、内部構造サポート
• 金型の種類: スライダーおよびリフター排出機構を備えたシングル/マルチキャビティ。ホットランナーシステムをサポート
• 表面仕上げ: テクスチャエッチング、鏡面研磨、塗装下地表面処理 - 部品の外観グレード区分により適用
• 寸法許容差: 図面仕様ごとの外観の嵌合面の公差。薄肉部品の肉厚均一性は厳密に管理されています
• 二次プロセス: 超音波溶接、スナップフィットアセンブリ、ラベル貼り付け、および複数部品の完成部品アセンブリ
• 認定された材料: UL、RoHS、SGS 認証を取得した原材料をサポートする試験文書とともに入手可能

応用分野
プリンター背面カバーパネルs and Plastic Components:

• インクジェットプリンター本体後部カバー、用紙トレイ後部ストッパー、インクカートリッジ収納部カバー
• レーザー プリンターの後部ドア カバー、用紙経路アクセス カバー、およびトナー カートリッジ コンパートメント ドア
• 多機能プリンター (MFP) スキャナーの蓋、ADF 給紙カバー、およびサイド パネル
• ラベルプリンターおよびバーコードプリンターの本体シェルおよびメディアコンパートメントカバー
• 大判プロッター本体パネルカバーとロールメディア収納部構造部品
• 3D プリンターのシェル パネル、フィラメント フィード機構のカバー、電子機器の筐体パネル

よくある質問と技術的な考慮事項
Q1: プリンターの背面カバー パネルは表面積が大きく、成形後に大きな反りが見られますが、これはどのように対処されますか?
大型の薄肉カバー パネルの反りは、プリンタ ハウジングの射出成形における一般的な課題であり、不均一な冷却によって部品全体の収縮差が発生したり、ゲート配置が最適ではないことによる不均衡な充填フロー、および材料の異方性収縮特性によって引き起こされます。対策には次のものが含まれます。 金型設計中の CAE 金型流動解析により、バランスのとれた充填のためのゲート数と配置を最適化します。冷却の均一性を向上させるコンフォーマルな冷却チャネル設計。金型キャビティ表面に組み込まれた事前補償ジオメトリ。低収縮、等方性変性 ABS グレードの選択。反りが図面平面度公差内に収まるまで、T1 および T2 の金型試行を繰り返し実行します。
Q2: プリンターの外観表面にウェルドラインが発生しますが、これはどのように改善されていますか?
ウェルド ラインはメルト フロントの収束点で形成され、薄肉射出成形品では完全に除去することはできません。改善策には以下が含まれます。 ゲートの位置を変更して、ウェルド ラインを内部表面や隠蔽ゾーンなどの非表示領域に誘導します。金型温度と溶融温度を上げて、収束点での溶融融合品質を向上させます。溶接線の位置での局所的な通気を最適化してガスの閉じ込めを減らし、溶接線の視認性を高めます。外観表面にテクスチャ エッチングを適用し、表面パターンの拡散によって残留溶接線跡を視覚的にマスクします。
Q3: プリンターのプラスチック コンポーネントのフィット ギャップには厳しい要件があります。寸法の一貫性はどのように維持されますか?
プリンタ アセンブリのフィット ギャップ要件では、通常、嵌合するプラスチック コンポーネント全体で ±0.3 mm 以上の公差が求められます。寸法の一貫性対策には、金型キャビティ寸法の高精度 CNC および EDM 加工が含まれます。重要な寸法の完全な検査またはサンプリング検査を含む、完全な初回製品検査 (FAI) および工程内検査プロトコル。統計的プロセス制御 (SPC) を主要な射出プロセスパラメータに適用して、プロセスのドリフトを監視します。定期的な金型キャビティの寸法監査と、摩耗が検出された場合の迅速な修復措置。
Q4: プリンターのプラスチック コンポーネント プログラムには多くの金型ツールが関係します。同時開発の進行状況はどのように管理されますか?
完全なプリンター プラスチック コンポーネント セットの開発プログラムでは、プロジェクト管理アプローチを適用し、設計凍結マイルストーン、鋼材調達のリード タイム、加工スケジュール、各ツールの金型試作計画を定義する統一された金型開発スケジュールをお客様向けに作成します。リア カバー パネルやサイド パネルなどの寸法的に相互に依存する部品については、アセンブリの適合性を検証するために同時の金型試行がスケジュールされ、ツールの完成がずれることで生じる検証の遅れを防ぎます。顧客は、各金型ツールの開発状況を追跡する進捗レポートを定期的に受け取ります。
Q5: プリンターのプラスチック部品には特定の安全認証が必要ですか?また、材料はどのように調整されますか?
欧州市場で販売されるオフィス プリンタは通常、低電圧指令 (LVD) および電磁適合性 (EMC) 指令をカバーする CE 認証を必要とし、プラスチック コンポーネント材料は RoHS 物質制限要件および UL94 難燃性評価要件の対象となります。当社は、お客様が指定した認証要件に従って認証された原材料グレードを調達し、お客様の製品認証文書をサポートするために、SGS 材料試験レポート、UL イエロー カード認証文書、出荷時の RoHS 適合宣言を提供します。

Q： 10. 射出成形部品を含む製品を開発したい場合、どのようなサポートを提供できますか?

製品の開発検討、構造設計から金型製作、量産射出成形、印刷、組立までトータルサポートいたします。製品開発の初期段階でお客様と協力して、コスト削減と製造性の向上のために設計を最適化できます。

Q： 9.会社の品質方針は何ですか?

同社は常に「精密、高効率、鍛造品質」の品質方針を堅持し、高度な技術と優れた管理チームを通じて顧客に高品質のサービスを提供することに尽力しています。

Q： 8.他の金型企業と比較した競争上の利点は何ですか?

当社の強みは、シンガポールの精密金型技術、高度な生産設備 (豊富な輸入 CNC および射出成形機)、包括的なワンストップ生産プロセス (設計から組み立てまで)、および IATF 16949 によって認証された厳格な品質管理システムの組み合わせにあります。

Q： 7.主な顧客は誰ですか?製品はどの地域に輸出されますか?

当社は、英国のランドローバーやトライアンフモーターサイクル、国内の上海汽車、長安、ABB充電ステーション、日本のタイガーコーポレーションなどの有名企業と良好な協力関係を確立しています。当社の製品は日本、ヨーロッパ、アメリカなどの国に輸出されています。
