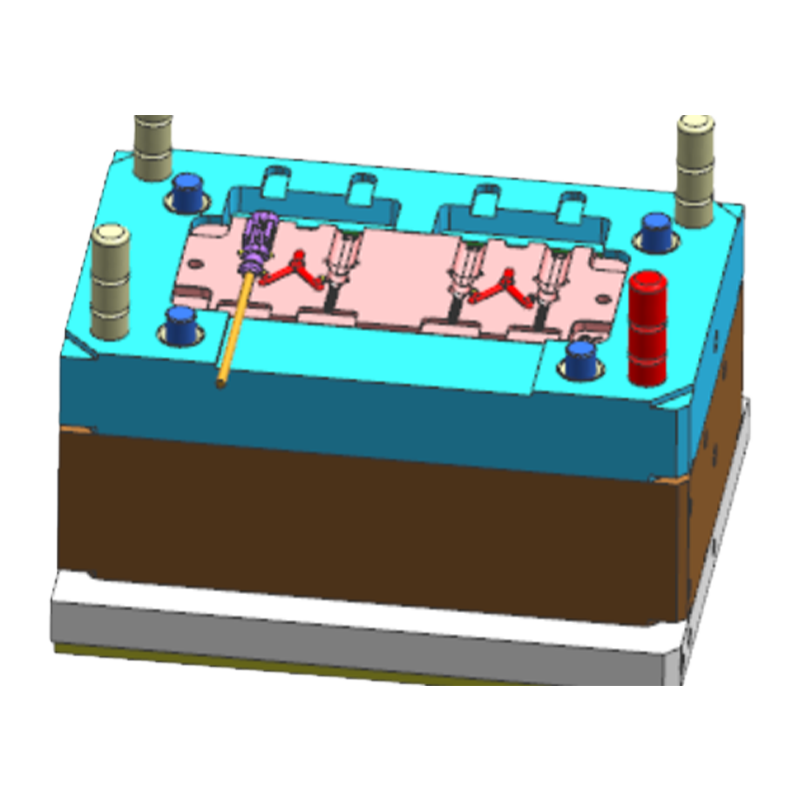

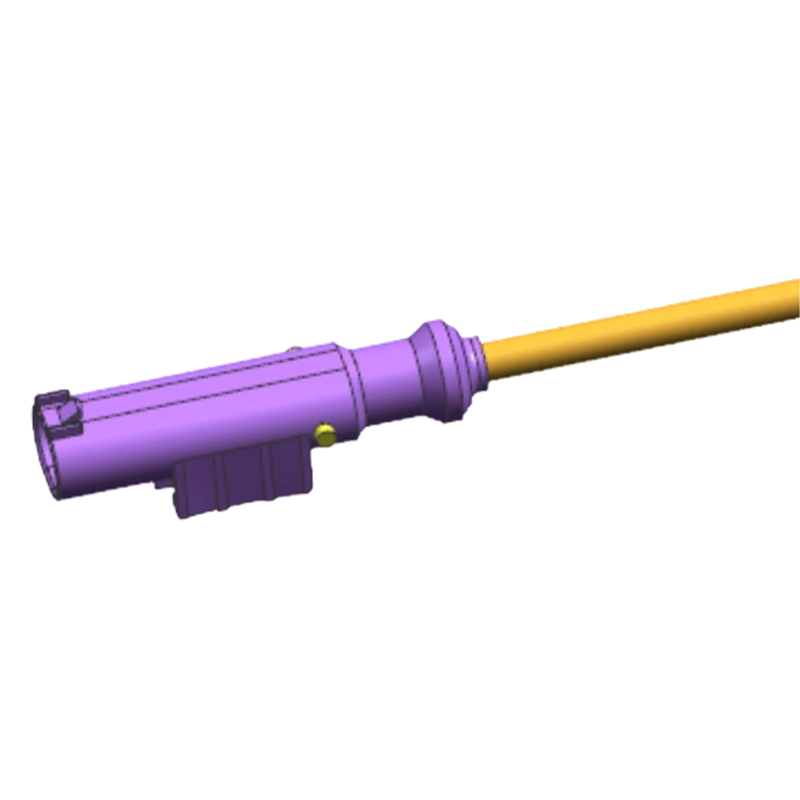

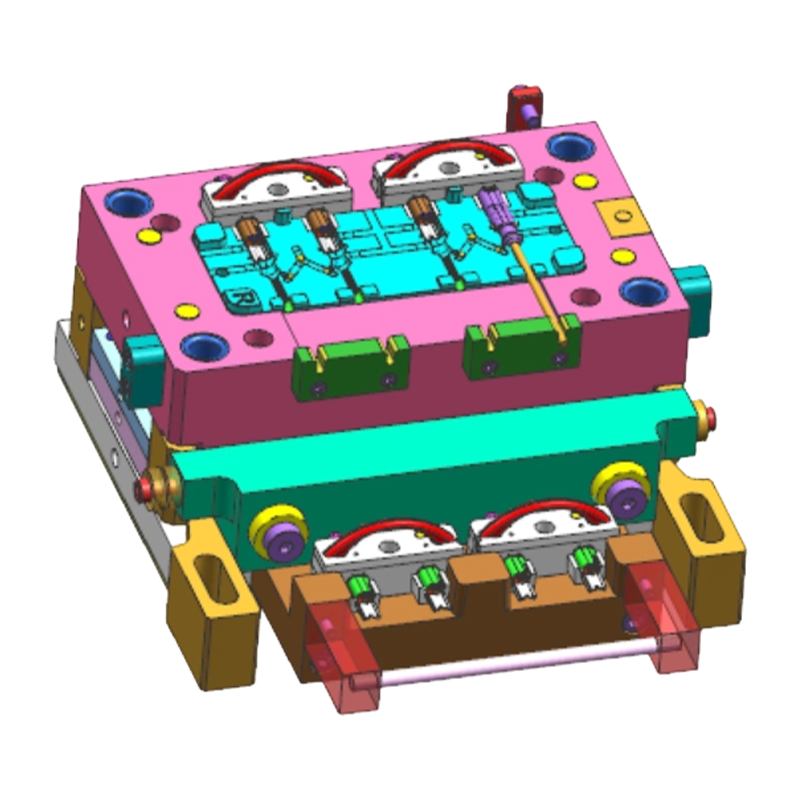

車輪速センサー ワイヤーハーネス射出成形金型

主な利点

• 統合された成形および組立能力: 15年以上のプラスチック金型の経験を活かし、コネクタハウジングの金型と組立工程を同時に開発し、安定したコネクタの寸法精度と端子保持力を保証します。
• 信号伝送の安定性: ツイストペアまたはシールド構造を使用して設計されており、電磁干渉 (EMI) を効果的に抑制し、低レベルの車輪速度センサー信号の信号整合性を確保します。
• 過酷な環境への耐性: ワイヤとコネクタ用に選択された材料は、広い温度範囲 (40°C ～ 125°C) にわたって確実に動作します。シール設計は、水、油、塩水噴霧腐食に対して IP67 以上の保護等級を達成しています。
• 機械的強度の保証: コネクタ ハウジングは強化エンジニアリング プラスチックから射出成形されており、車両の振動による端子の抜けを防止する堅牢な二次ロック (TPA) または統合ロック機構を備えています。

製品の特徴

• 精密コネクタ成形: コネクタ ハウジングは高精度工具を使用して成形されており、嵌合インターフェイスの寸法公差は ±0.05 mm 以内に管理されており、センサーや ECU との信頼性の高い嵌合を保証します。
• 端子の圧着と保持: 自動圧着装置は、圧着高さと引っ張り力を厳密に管理します。コネクタ内の端子保持力は USCAR2 または顧客固有の仕様を満たしています。
• シール構造設計: 湿気や汚染物質の侵入を防ぐために、通常はシリコンまたは EPDM で作られたラジアルまたはフェイス シールを統合します。
• ハーネスの固定と保護: ワイヤーは耐摩耗性テープまたはコルゲートチューブで包まれます。石の衝撃や長期にわたる屈曲疲労に耐えるために、重要な屈曲点にゴム製グロメットが適用されています。
• 環境コンプライアンス: ワイヤの絶縁体とコネクタの材料は、RoHS、REACH、およびその他の環境規制に準拠しています。

アプリケーション

この製品は、さまざまな乗用車および商用車の車輪速度検出に広く使用されています。主にアクティブまたはパッシブの車輪速度センサーを ABS/ESC 制御モジュールに接続し、従来の燃料車と新エネルギー車の両方に適しています。

一般的な問題と解決策

• 問題: 送信中に信号のノイズや途切れが発生する。
  解決策: シールドの接地導通を確認してください。 EMI耐性を向上させるためにワイヤのツイストピッチを最適化します。端子とセンサー/ECU ピンの間の接触抵抗が指定の制限値以下であることを確認してください。
• 問題: 車両の振動によるコネクタの外れ。
  解決策: コネクタ設計に TPA (端子位置保証) または CPA (コネクタ位置保証) 機能を組み込みます。端子ロックラッチの成形の完全性を検査します。
• 問題: ハーネス電線管が低温で硬化したり亀裂が入ったりする。
  解決策: 低温 (例: 40°C) に対応した導管材料を選択してください。導管の壁の厚さを最適化し、応力集中点を減らします。

重要な考慮事項

• ハーネスを高熱源 (排気管など) や可動部品から離して配線します。ハーネスのたるみや振動を防ぐために、固定クリップが適切な間隔に配置されていることを確認してください。
• コネクタを取り付けるときは、ロック機構から「カチッ」という音が聞こえることを確認し、ゆっくりと引き戻して確実に嵌合されていることを確認します。
• ハーネスの外側シースに摩耗がないか、特に体の鋭い端や穴を通過する箇所を定期的に検査してください。
