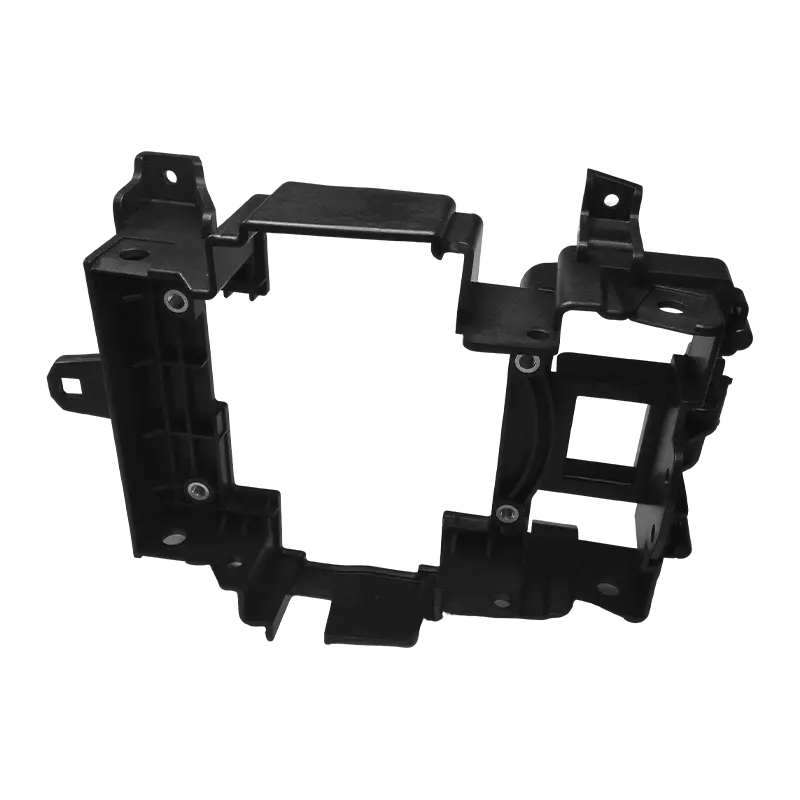

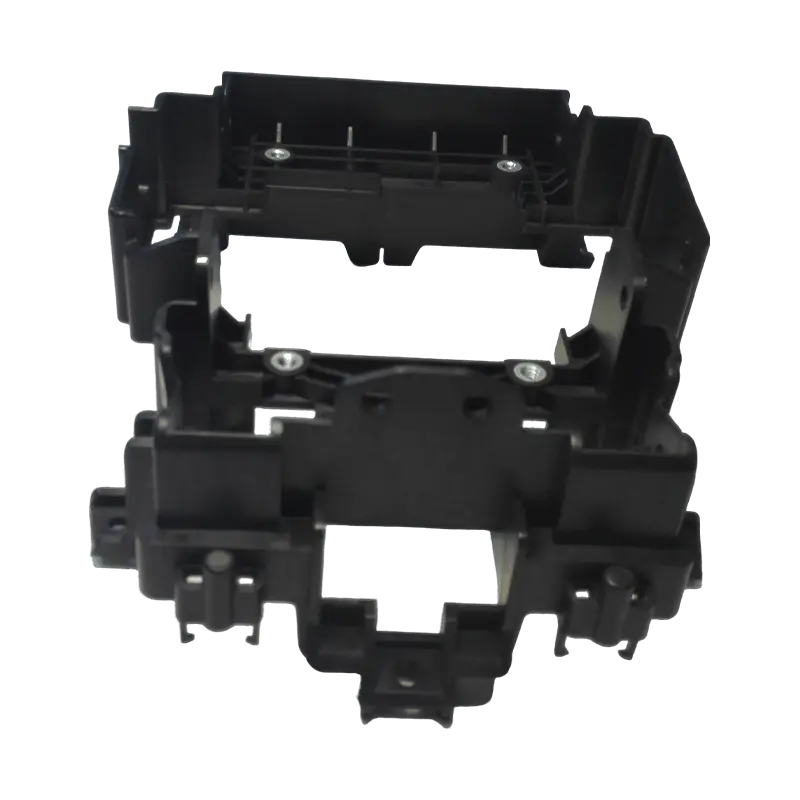

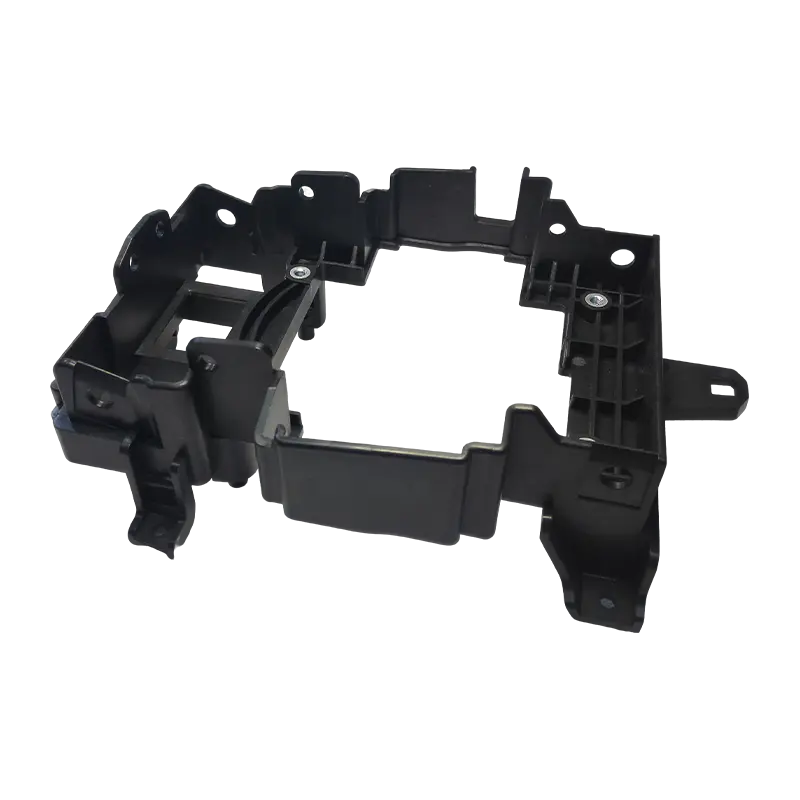

本製品は自動車用機能構造部品金型に分類され、特にギアボックスのシフト機構やその周囲の内装ブラケット部品の成形を目的としています。これらのブラケットは、ギアシフト操作による機械的応力に耐え、ワイヤーハーネスやパネルの荷重を支える必要があるため、成形部品の寸法精度と構造強度を確保することに重点を置いて金型設計が行われます。金型構造には、複雑な幾何学的特徴やブラケットの取り付け穴に対応するために、多方向のコア引き抜きおよびインサート成形技術が含まれることがよくあります。成形部品は高剛性金型鋼から作られ、精密CNC機械加工と熱処理を経て加工されており、長期間の高圧射出生産でもキャビティの寸法安定性を確保し、製品の変形を防ぎます。金型設計は、顧客が提供した 3D モデルに基づいてカスタマイズされ、国際的な射出成形金型規格に準拠し、後続の熱リベット留めまたはねじ組み立てプロセスに適した健全な機械的特性を備えたプラスチック部品を製造します。
ホーム · 製品 · 自動車内装プラスチック部品射出成形金型 · ギアシフトブラケット射出成形金型
卸売 ギアシフトブラケット射出成形金型
自動車内装プラスチック部品射出金型・ギアシフトブラケット射出金型
構造的完全性 / 適合精度 / 輸出規格

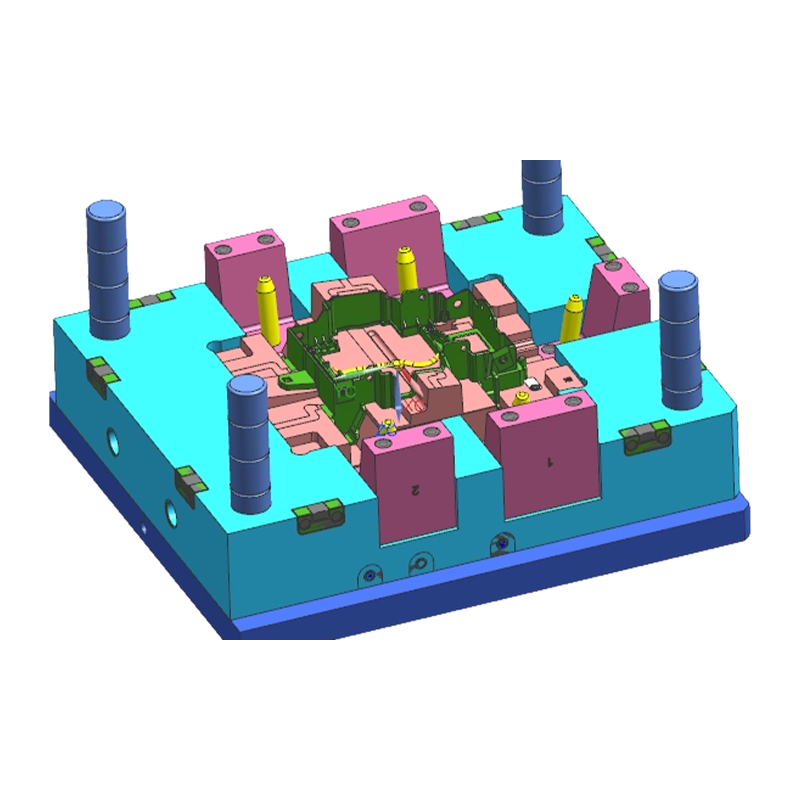

メインアセンブリビュー
寸法 170×250×98mm
材質 PA6 GF30
製品価格 1.2ドル
配送 30日
金型価格 20,000ドル
金型リードタイム 45日
送料 FOB上海
お支払い T/T
金型鋼 1.2344
テスト 三次元測定機
寿命 50万ショット
保証 12ヶ月
主な利点
- 構造的完全性の保証: ブラケットの耐荷重特性に基づいて金型のゲート システムと冷却回路を最適化し、成形部品の残留応力を効果的に軽減し、成形後の反りを防止し、組み立て後の構造の安定性を確保します。
- フィット精度制御: 重要な金型領域にスローワイヤー EDM と精密研削プロセスを利用して、取り付け穴、スナップフィット、位置決めピラーの寸法公差を厳密に管理し、ブラケットとシフト機構または装飾パネル間の正確なフィットを保証します。
- 標準化された輸出仕様: 金型の設計と製造は、DIN や HASCO などの国際規格に準拠しています。主要コンポーネントには標準部品が使用されているため、海外の顧客のメンテナンスやスペア部品の交換が容易になり、ライフサイクル保守コストが削減されます。
- コンポーネントレベルの配信機能: 射出成形から後加工までのサービスを提供し、金属インサートのホットメルト埋め込み、プラスチック溶接、最終組立までをサポートし、お客様の調達ニーズにワンストップでお応えします。

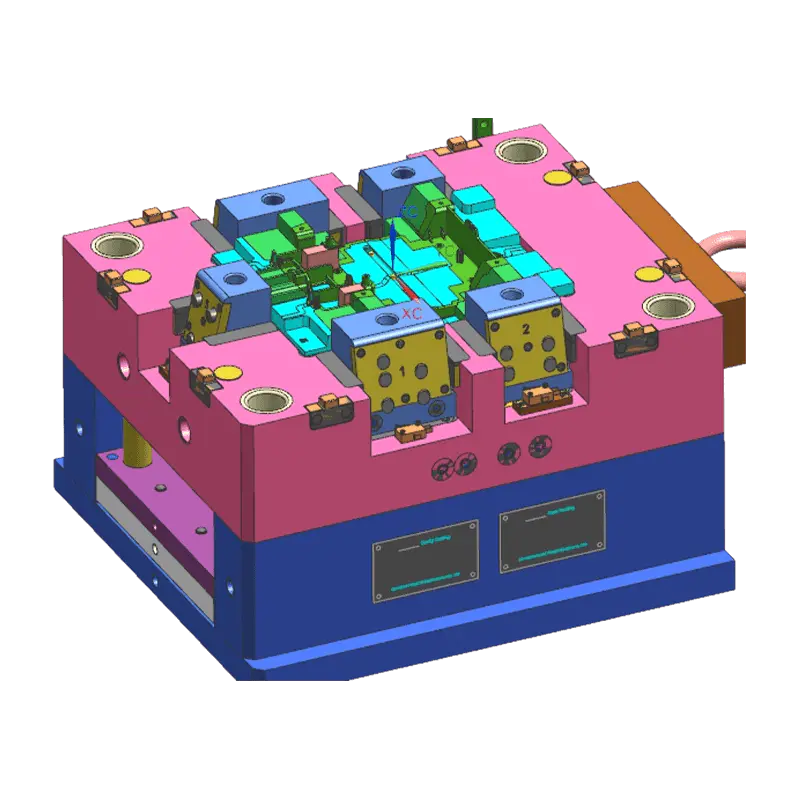

モールドコアの詳細
製品の特徴
- 複雑な形状の成形: この金型は、アンダーカットや密に配置された補強リブなどの複雑な構造を処理できます。脱型機構は、製品の外観を損なうことなくスムーズに成形できるように確実に設計されています。
- 材質 Property Adaptation: ガラス繊維強化PA66、POM、PC/ABSなどのエンジニアリングプラスチックに適しています。成形品は車室内環境に適した耐摩耗性、耐疲労性、耐高温性を備えています。
- 表面処理仕様: 製品の表面は、要件に応じて光沢のあるものまたは質感のあるものとして処理することができ、他の内装部品との色や質感の一貫性を確保しながら、インテリアの美的基準を満たします。
- 量産安定性: この金型は、安定した生産サイクルと広い加工ウィンドウを提供し、大量の連続生産に適しています。射出サイクル時間と歩留まりはテストを通じて検証されています。
アプリケーションシナリオ
- ギアボックスシフト機構: マニュアル/オートマチックギアシフトハンドルベースブラケットとシフトレバーガイドブラケットの製造に使用されます。
- ステアリングコラムシステム: ステアリングコラムシュラウドブラケット、コンビネーションスイッチ取付ブラケットの金型に適用。
- センターコンソールアセンブリ: センターコンソールの内部骨格や機能部品固定ブラケットの射出成形に使用されます。
- 自動車部品供給: 自動車メーカーやティア 1 サプライヤーに OEM 標準の金型と射出成形部品を提供します。
よくある質問と解決策
ブラケットタイプの射出成形部品は歪みが発生しやすく、アセンブリの隙間が大きくなりやすくなります。これはどのように解決されますか?
反りは主に不均一な冷却または分子配向応力によって発生します。金型設計段階では、金型流動解析ソフトウェアを使用して保圧プロセスと冷却プロセスをシミュレーションし、冷却回路を個別に設計します。厚肉と薄肉の接合部に特殊な冷却対策を施し、変形補正設計（変形防止加工）を導入することで、成形後の平面度や真直度を効果的にコントロールします。
射出後のブラケット内の金属インサートの緩みや位置ずれを回避するにはどうすればよいですか?
この金型は、精密なインサート位置決め機構を採用しており、設計において合理的な寸法 (包含寸法) を確保しています。射出プロセスでは、溶融物がインサートに衝撃を与えたり、インサートを移動させたりするのを防ぐために、射出圧力と射出速度を最適化します。さらに、金属インサートはプラスチック基板との結合を強化するために予熱されており、インサートの安全性と信頼性が保証されています。
ヨーロッパに輸出される金型について、現地の技術仕様への準拠はどのように確保されていますか?
15 年以上の金型輸出経験により、当社の設計図面と BOM は完全に標準化されています。金型鋼種、熱処理硬度指標、付属品の仕様はすべてDIN規格に準拠しています。また、詳細な金型メンテナンス マニュアルとスペアパーツ リストも提供しており、お客様がローカルで標準化されたメンテナンス作業を確実に実行できるようにしています。
| 製品寸法 | 170*250*98 |
| 製品の材質 | PA6 GF30 |
| 製品価格 | 1.2ドル |
| 製品の納期 | 30日 |
| 金型価格 | 20,000ドル |
| 金型製作時間 | 45日 |
| 配送条件 | FOB上海 |
| 支払い条件 | T/T |
| 金型材料 | 1.2344 |
| 試験方法 | 三次元測定機 |
| 金型の寿命 | 500k |
| 保証期間 | 12 か月 |
