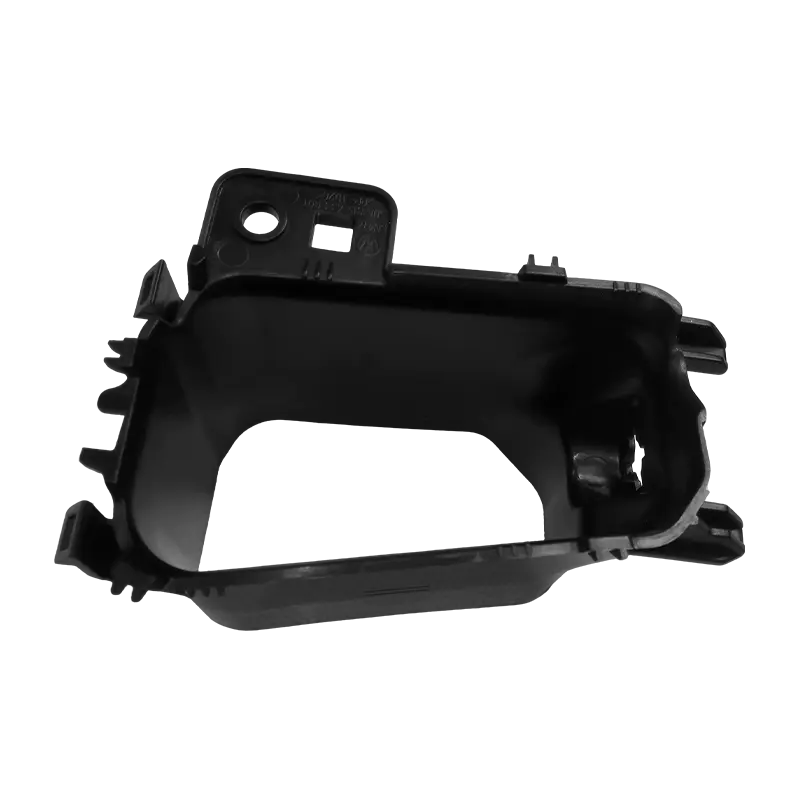

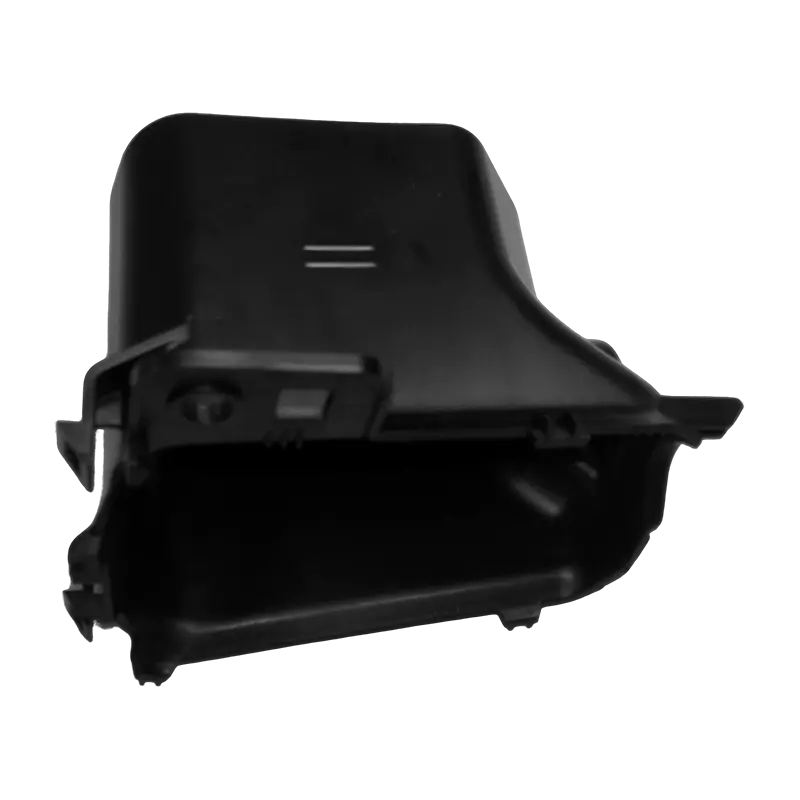

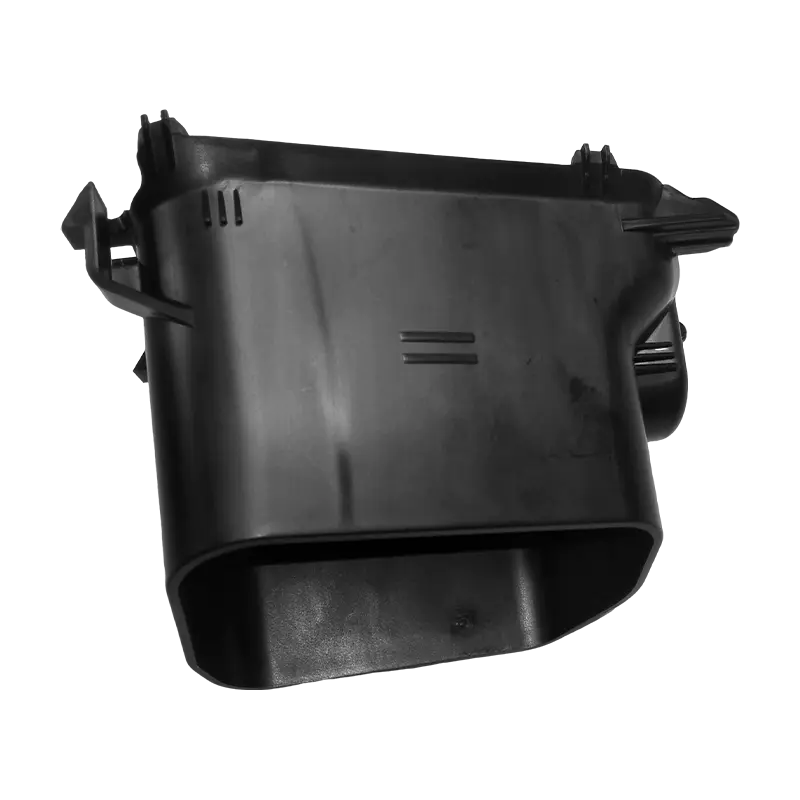

この製品は、自動車のエアベントアセンブリの製造用に設計された特殊な射出成形金型です。エアベントは通常、ベーン、リンケージ、アジャスターノブ、ハウジングシェルなどの複数の精密プラスチックコンポーネントで構成されており、多次元のエアフロー方向の調整と正確な制御が必要です。この金型は、クライアントから提供された 3D 図面またはサンプルに基づいて開発され、マルチスライダー、回転コアプル、ホット ランナー技術を利用して、ベーン ピボット シャフトやリンケージ スロットなどの繊細な構造を形成します。 15 年以上の輸出経験により、当社は金型の寿命、組立精度、表面仕上げに対するヨーロッパおよびアジアの OEM の要求を満たし、部品の互換性と量産時の一貫した操作感を保証します。
ホーム · 製品 · 自動車内装プラスチック部品射出成形金型 · 自動車エアコン吹き出し口プラスチック部品射出成形金型
卸売自動車エアコン吹き出し口プラスチック部品射出成形金型
自動車内装プラスチック部品射出金型・自動車エアコン吹き出し口プラスチック部品射出金型
精密モーション・スライダー機構・薄肉成形

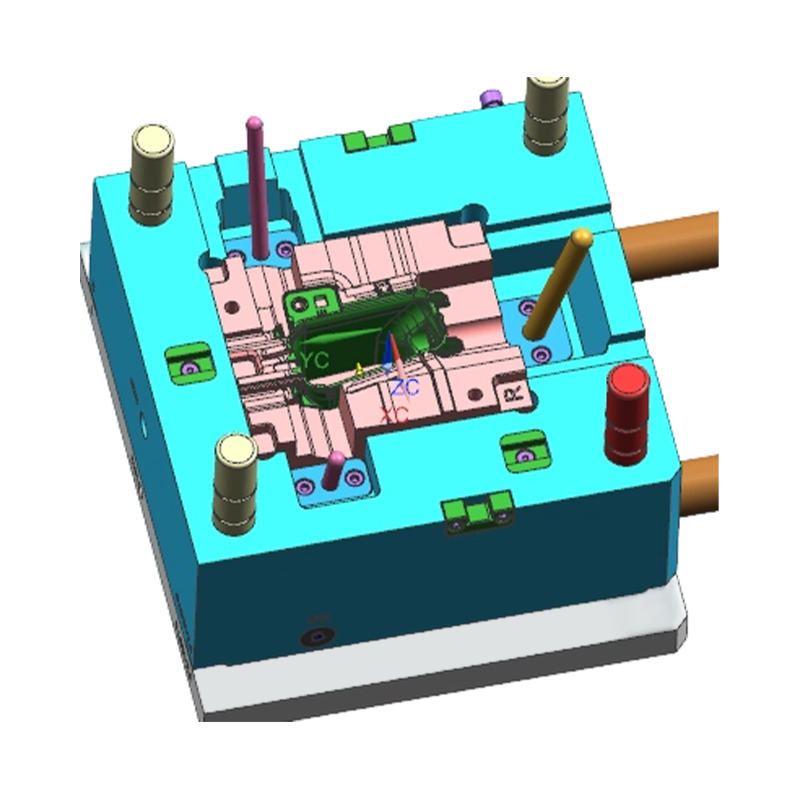

メインアセンブリビュー
寸法 130×142×88mm
材質 PP
製品価格 0.5米ドル
配送 30日
金型価格 7,000ドル
金型リードタイム 40日
送料 FOB上海
お支払い T/T
金型鋼 1.2738HH
テスト 三次元測定機
寿命 50万ショット
保証 12ヶ月

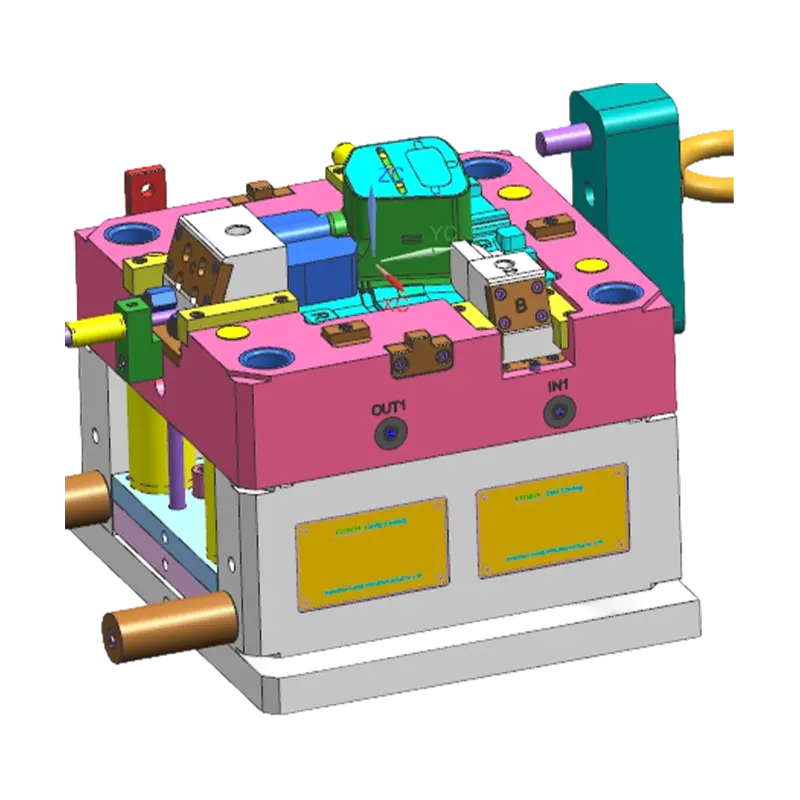

モールドコアの詳細
主な利点
- 精密モーション構造の能力: ベーンピボットシャフトやリンケージ機構などの精密嵌合部の形成を得意としています。高精度のスライダーとインサートの設計により、組み立て後のスムーズで緩みのない回転が保証されます。
- 複数のコンポーネントのフィット精度: 重要な金型寸法は、複数部品からなるエアベントアセンブリの公差等級 IT8 ～ IT10 以内に維持され、ベーンの調整された同期開閉が保証されます。
- 表面テクスチャの実現: 金型キャビティは、触感や視覚効果に対するインテリアのスタイリング要件に合わせて、きめの細かいテクスチャー、高光沢、またはマット仕上げにすることができます。
- 金型の寿命保証: 重要な成形領域には、長期にわたる製造中のプラスチック (特にガラス繊維強化材料) による摩耗に耐えられるよう、窒化処理を施した耐摩耗鋼が使用されています。
製品の特徴
- 精密スライダー/リフター機構: 正確なスライダーまたはリフターの設計により、ベーンのピボット穴、リンケージのスナップフィット、ハウジングの側面開口部が形成され、信頼性の高い安定した動作が保証されます。
- 薄肉成形能力: ベーンやリンケージなどの薄肉構造の最適化されたゲート設計とメルトフローバランスにより、均一な充填が保証され、反りを最小限に抑えます。
- 最適化された冷却システム: コンフォーマル冷却チャネルは部品の肉厚に基づいて設計されており、サイクル タイムを効果的に制御し、寸法安定性を確保します。
- 交換可能な摩耗コンポーネント: 摩耗しやすい領域（ベーンのピボット ポイント、ノブ スロットなど）の重要な成形インサートは取り外し可能に設計されており、メンテナンスが容易になり、長期的なコストが削減されます。
アプリケーション
この金型は主に、インストルメント パネル、フロア コンソール、後部乗員エリアなどの自動車内装用のエアベント アセンブリを製造するために使用されます。これは、Tier-1 自動車サプライヤーおよび OEM に供給される乗用車 (乗用車、SUV、MPV) および商用車に適用されます。
一般的な問題と解決策
ベーンの回転に粘着性またはノイズが発生する
ピボットエリアの抜き勾配と表面研磨の均一性を最適化します。バリやバリを防ぐためにスライダーの嵌合クリアランスを検査します。ピボットと穴の嵌合公差が仕様内であることを確認してください。
複数のベーンの開閉角度がばらつく
リンケージスロットとベーンリンク穴の加工精度を厳密に管理します。モールドフロー解析によりベーンの変形を解析し、金型設計で事前に設定された逆変形を行います。
アジャスターノブの許容できない操作力（高すぎるまたは低すぎる）
ノブとハウジングの接触領域の摩擦面の設計を最適化。 OEM の力の仕様を満たすように表面粗さと寸法公差を制御します。
重要な考慮事項
- 金型設計前にエアベントアセンブリの完全な 3D アセンブリ図面を提供して、部品間の関係と動作パスを確認します。
- 特に強化材料の場合、収縮設定と鋼材選択の評価のために、プラスチック材料のグレードと添加剤 (ガラス繊維含有量など) を正確に指定します。
- スライダーとリフターの領域から油の残留物や破片を定期的に掃除してください。潤滑システムを検査して、機構がスムーズに動作することを確認してください。
| 製品寸法 | 130*142*88 |
| 製品の材質 | pp |
| 製品価格 | 0.5米ドル |
| 製品の納期 | 30日 |
| 金型価格 | 7,000ドル |
| 金型製作時間 | 40日 |
| 配送条件 | FOB上海 |
| 支払い条件 | T/T |
| 金型材料 | 1.2738HH |
| 試験方法 | 三次元測定機 |
| 金型の寿命 | 500k |
| 保証期間 | 12 か月 |
